Проходное управление позволяет включать и выключать одну и ту же линию света из нескольких точек. У MVAVA есть разные способы реализации: механическая проводная схема, проводная связь сенсорных механизмов и программное мультиуправление умных моделей. Перед покупкой важно выбрать способ, который подходит именно вашему оборудованию и проводке.
1. Сначала определите схему, а не только число клавиш
Запишите для каждой линии света все места, из которых ею нужно управлять. Две клавиши одного выключателя могут относиться к двум независимым проходным группам. Не объединяйте такие линии в одну общую группу только потому, что выключатели находятся рядом.
Проверьте точную модель, наличие нейтрали N в каждом подрозетнике, расположение проводов от светильников и проводники между точками. Защитное заземление PE не является нейтралью. При существующей проводке эти сведения определяет электрик.
| Вариант | Что связывает точки | Что важно |
|---|---|---|
| Механические проходные | Проводная переключающая схема | Оба конечных механизма проходные; отдельного «радиоглавного» нет |
| Совместимые сенсорные без нуля | Информационная линия 2Way | Нагрузка подключена к одному основному механизму |
| ZigBee Scale, Click, Echo Smart | Мультиуправление в Smart Life через шлюз | В каждой точке постоянные L + N; 2Way не используется |
2. Проводные сенсорные группы без нейтрали
У основного сенсорного механизма подключены выходы на светильники. У совместимых ответных точек выходы нагрузки остаются свободными. Питание подаётся на каждый механизм, а точки связываются информационным проводом через клеммы 2Way / TWO WAY. Назначение и расположение клемм обязательно сверяйте с маркировкой конкретной ревизии.
Если основная точка имеет Wi-Fi или ZigBee, в группе используют один такой радиомодуль — там, где подключена нагрузка. Ответные точки выполняются совместимыми обычными проходными механизмами без радиомодуля. Не соединяйте несколько одинаковых Wi-Fi/ZigBee-модулей в такую проводную группу без подтверждённой схемы.

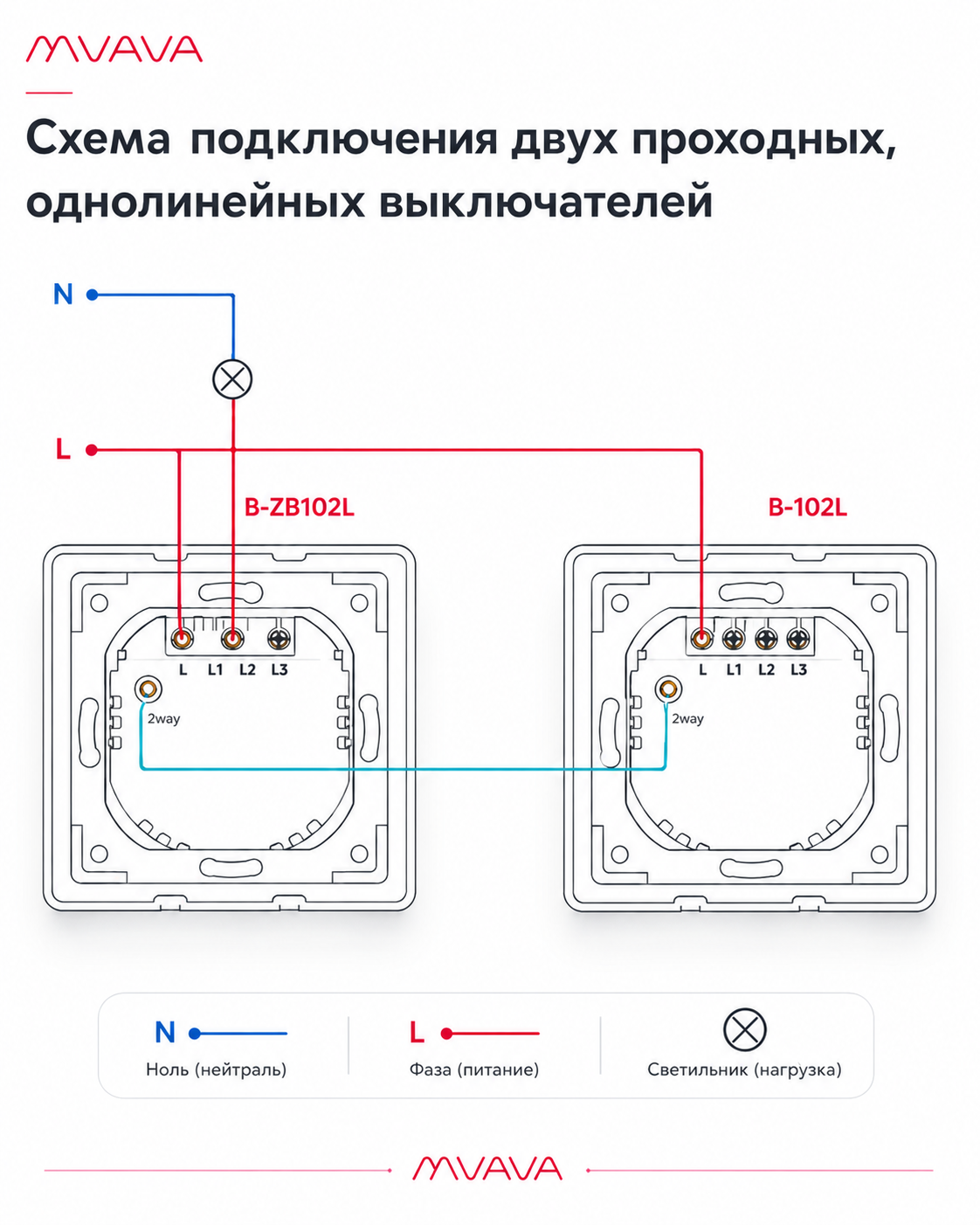

Для совместимой двухточечной одноклавишной группы примером является основной B-ZB102L и ответный B-102L. Это пример состава, а не универсальная замена любой модели. Для двух и трёх клавиш используются свои схемы. При трёх и более сенсорных точках отдельный перекрёстный механизм не требуется.

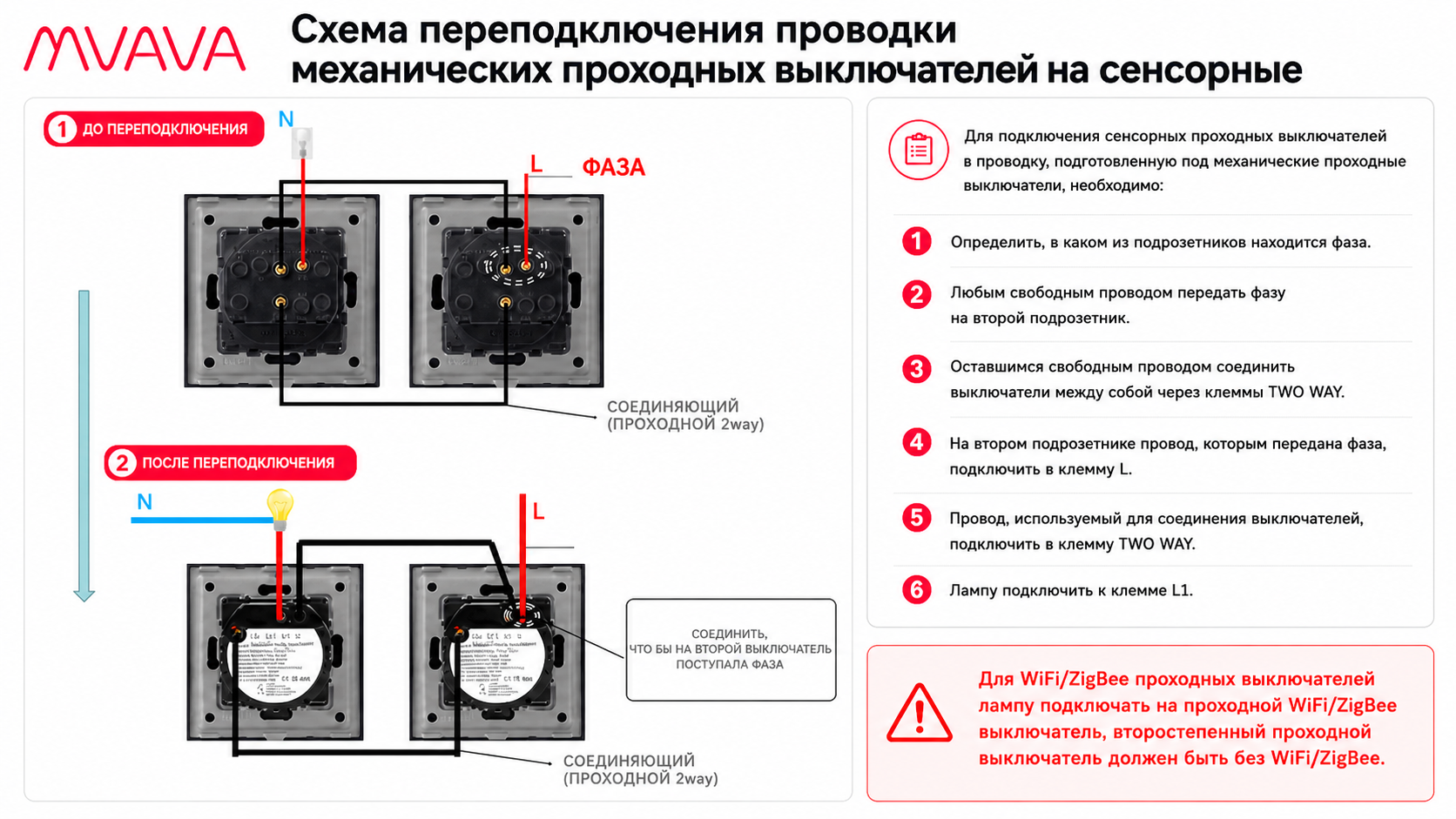

3. Если проводка уже подготовлена под механические проходные
Сенсорные механизмы нельзя подключать автоматически вместо механических по прежним клеммам. Проводку сначала проверяют: где находится входящая фаза, где выведена нагрузка и достаточно ли проводников между подрозетниками для нужной сенсорной схемы.

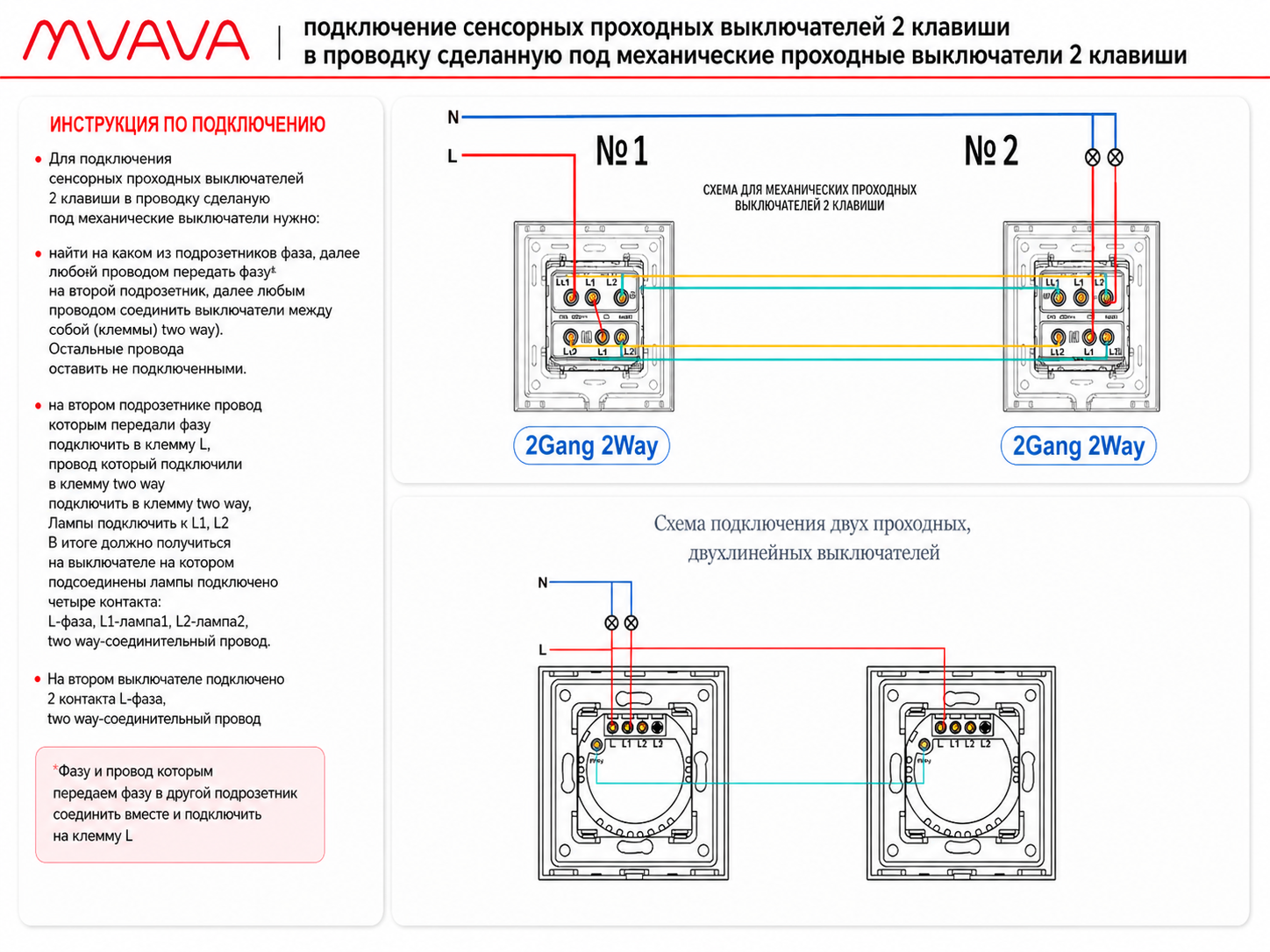

Сохранённые схемы переделки для одной и двух клавиш различаются. Не используйте одноклавишный пример для двухклавишной группы. Если маркировка устройства или фактическая проводка не соответствует схеме, не угадывайте назначение проводов.
4. Программное управление ZigBee Scale, Click и Echo Smart

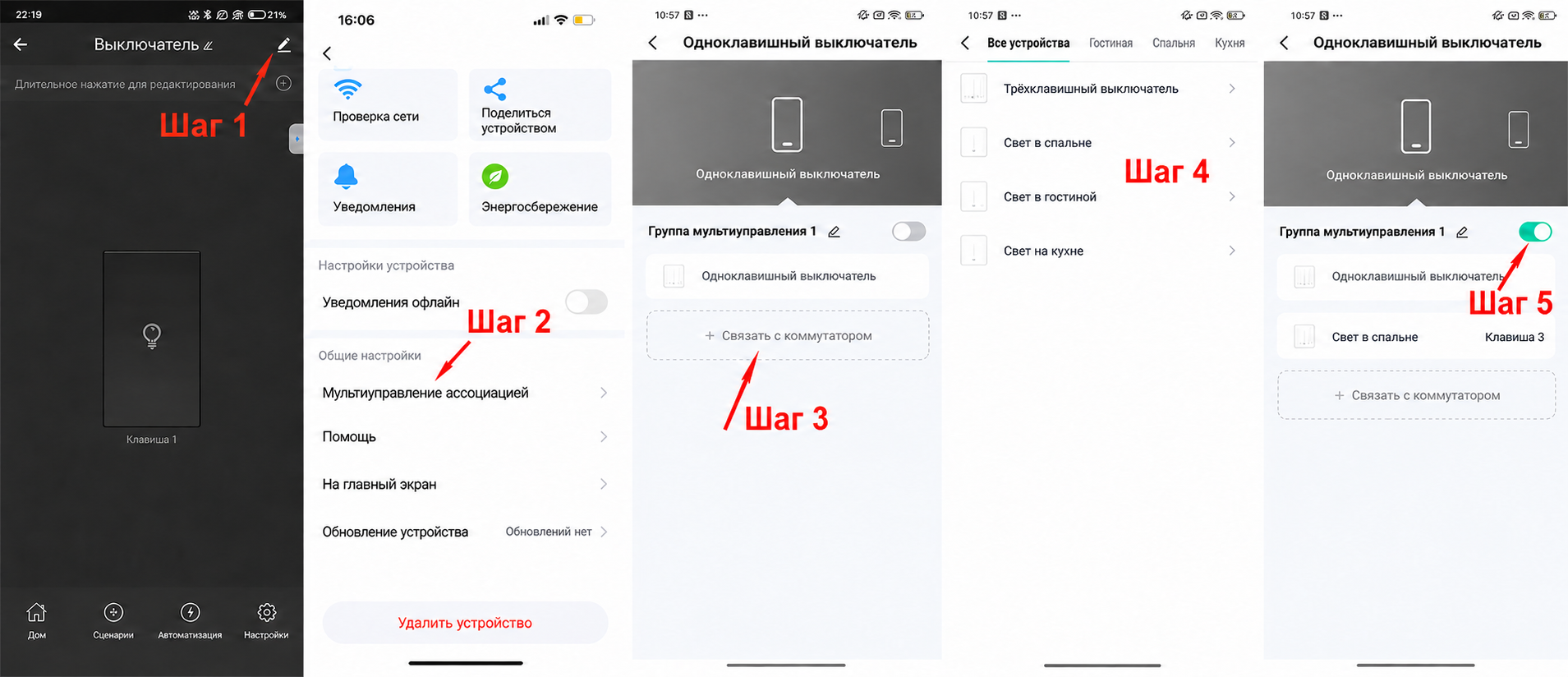

Для этих серий проходной режим настраивается программно. В каждой точке необходимы постоянные L и N. Сначала добавьте совместимый ZigBee-шлюз Tuya/Smart Life и все выключатели в Smart Life. Затем у выбранного основного выключателя откройте меню настроек и «Мультиуправление ассоциацией», выберите «Связать с коммутатором» и назначьте нужные дополнительные клавиши.
Провод соответствующей нагрузки подключают к выбранной основной точке. Дополнительные точки получают питание L + N, но их выходы для этой нагрузки не подключаются. Классическая проводная проходная схема и межвыключательная связь 2Way здесь не используются. Конденсатор не позволяет подключить модель с нулём без нейтрали.
Перед настройкой проверьте наличие функции мультиуправления у конкретной модели. Меню может отличаться в разных версиях приложения. Иллюстрация ниже показывает последовательность действий, а не электрическую схему.
5. Сопряжение с приложением и синхронизация — разные действия
У проходных сенсорных Wi-Fi/ZigBee-моделей удержание сенсора около 5 секунд до синего мигания относится к синхронизации проходных точек между собой. Для добавления самого проходного радиомодуля в приложение удерживайте сенсор около 10 секунд до красного мигания. Не переносите это время автоматически на обычные непроходные устройства.
Ответный механизм без радиомодуля отдельно в Smart Life не добавляется. У проводной группы проходное управление работает по 2Way; добавление основного устройства в приложение не заменяет её подключение и синхронизацию.
6. Если группа самопроизвольно переключает свет
Для диагностики подготовьте артикулы всех механизмов, число клавиш и точек, схему проводки и описание симптома. Изменение проводки и проверку открытого механизма выполняет квалифицированный специалист при соблюдении электробезопасности.
- Проверьте состав: один основной радиомодуль и совместимые обычные ответные точки.
- Проверьте место нагрузки: провода светильника должны быть у основного механизма, не у ответного.
- Сверьте подключение с точной схемой, затем выполните синхронизацию согласно инструкции.
- Если проблема сохраняется, разберите тип и мощность нагрузки. Маломощная или несовместимая лампа может влиять на работу устройства без нейтрали.
Короткие ответы
Нужен ли перекрёстный выключатель в сенсорной группе?
В совместимой проводной сенсорной группе — нет. Промежуточные точки выполняются проходными механизмами. Для классической механической схемы действует другой порядок.
Можно ли связать безнулевые проводные точки через Smart Life?
Нет. Такие проходные точки связываются по 2Way. Программное мультиуправление относится к поддерживающим его моделям с нейтралью.
