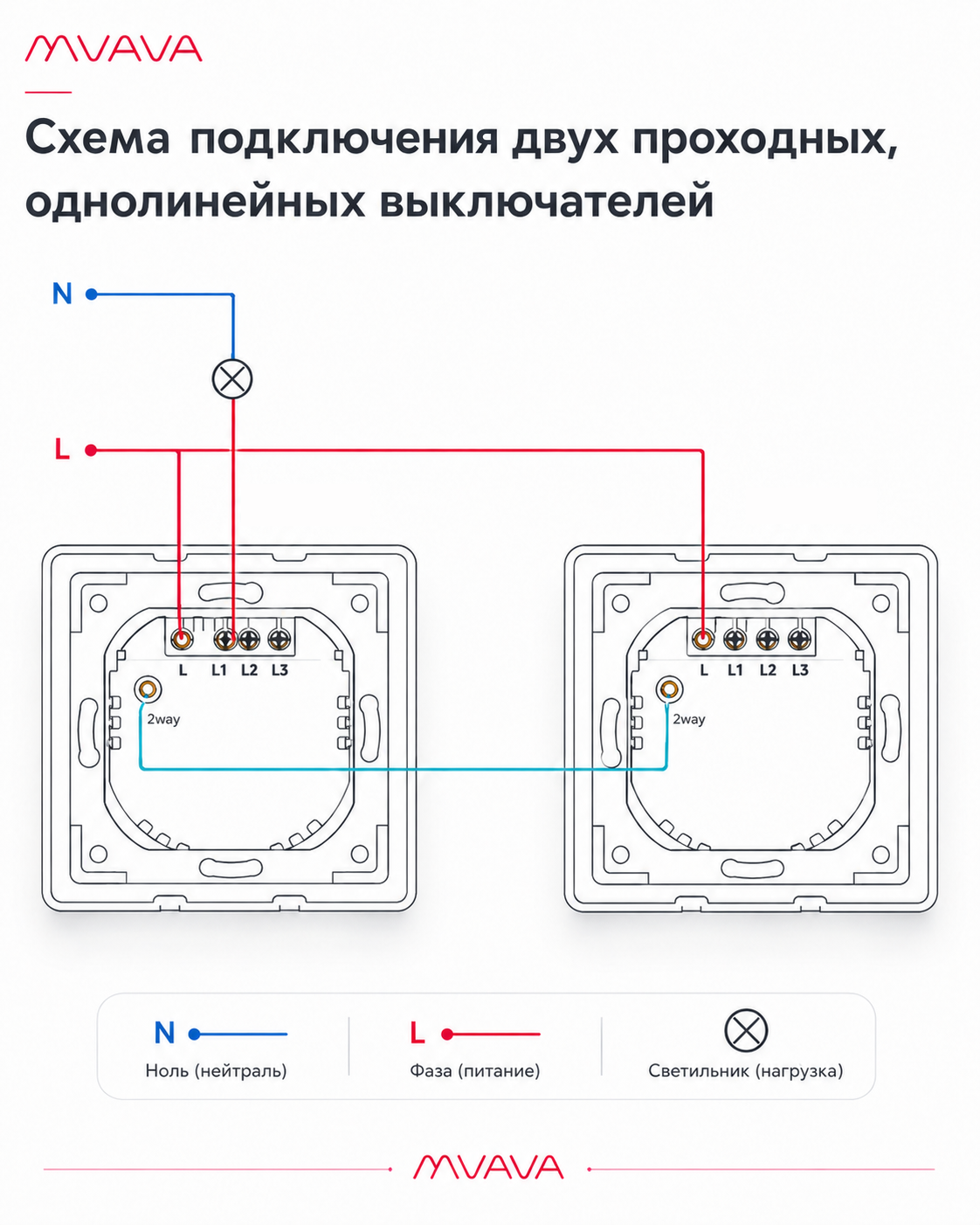

Две точки, 1 клавиша
Обычные проводные проходные сенсорные механизмы.
Открыть крупно →
Схемы сенсорных проходных выключателей MVAVA
← Вернуться к ассистенту
Открыть крупно →
Открыть крупно →
Открыть крупно →
Открыть крупно →
Открыть крупно →
Открыть крупно →
Открыть крупно →
Открыть крупно →
Открыть крупно →
Открыть крупно →
Открыть крупно →
Открыть крупно →
Открыть крупно →
Открыть крупно →
Открыть крупно →
Открыть крупно →
Схемы сенсорных проходных выключателей
Выберите схему по числу клавиш и точек управления. Перед подключением сверьте маркировку клемм с конкретной моделью механизма.
Две точки управления
Открыть крупно →

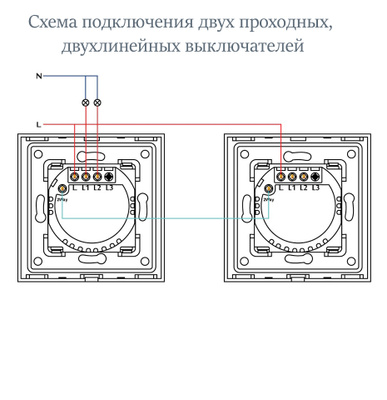

Две точки, 2 клавиши
Две линии света из двух точек.
Открыть крупно →

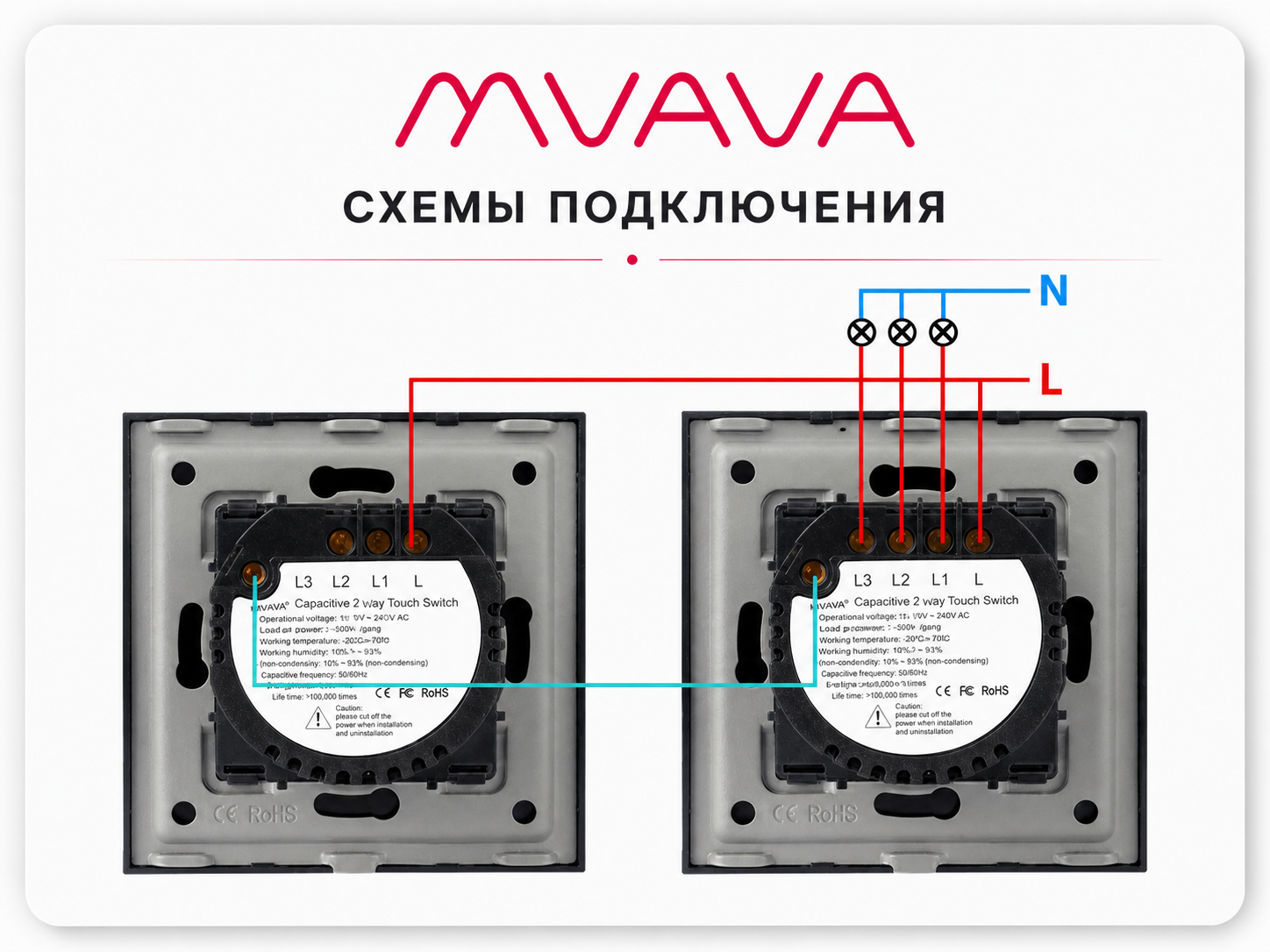

Две точки, 3 клавиши
Три линии света из двух точек.
Открыть крупно →

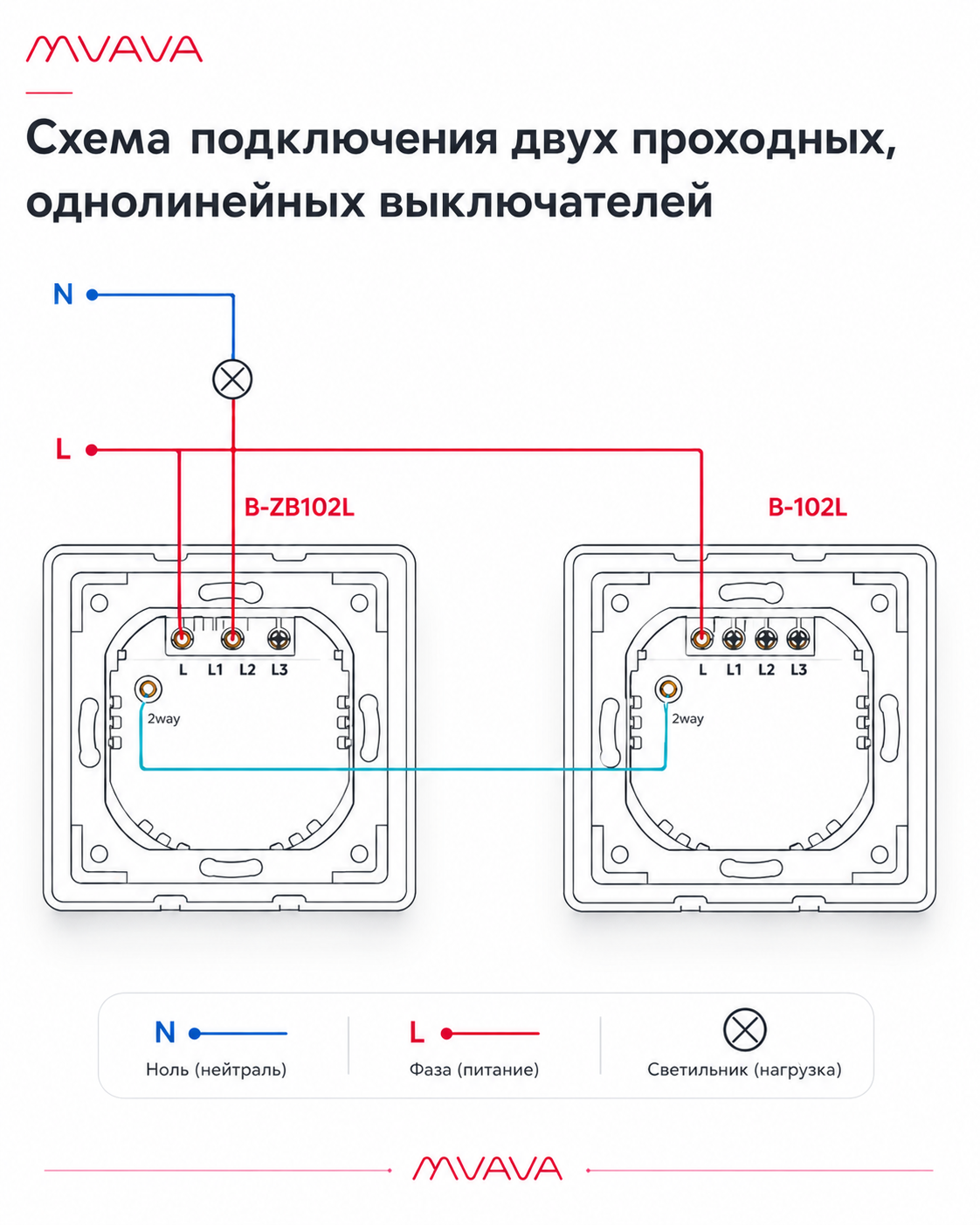

Две точки, 1 клавиша, основной ZigBee
Один основной ZigBee-механизм с нагрузкой и один ответный без радиомодуля.
Открыть крупно →
Три точки управления

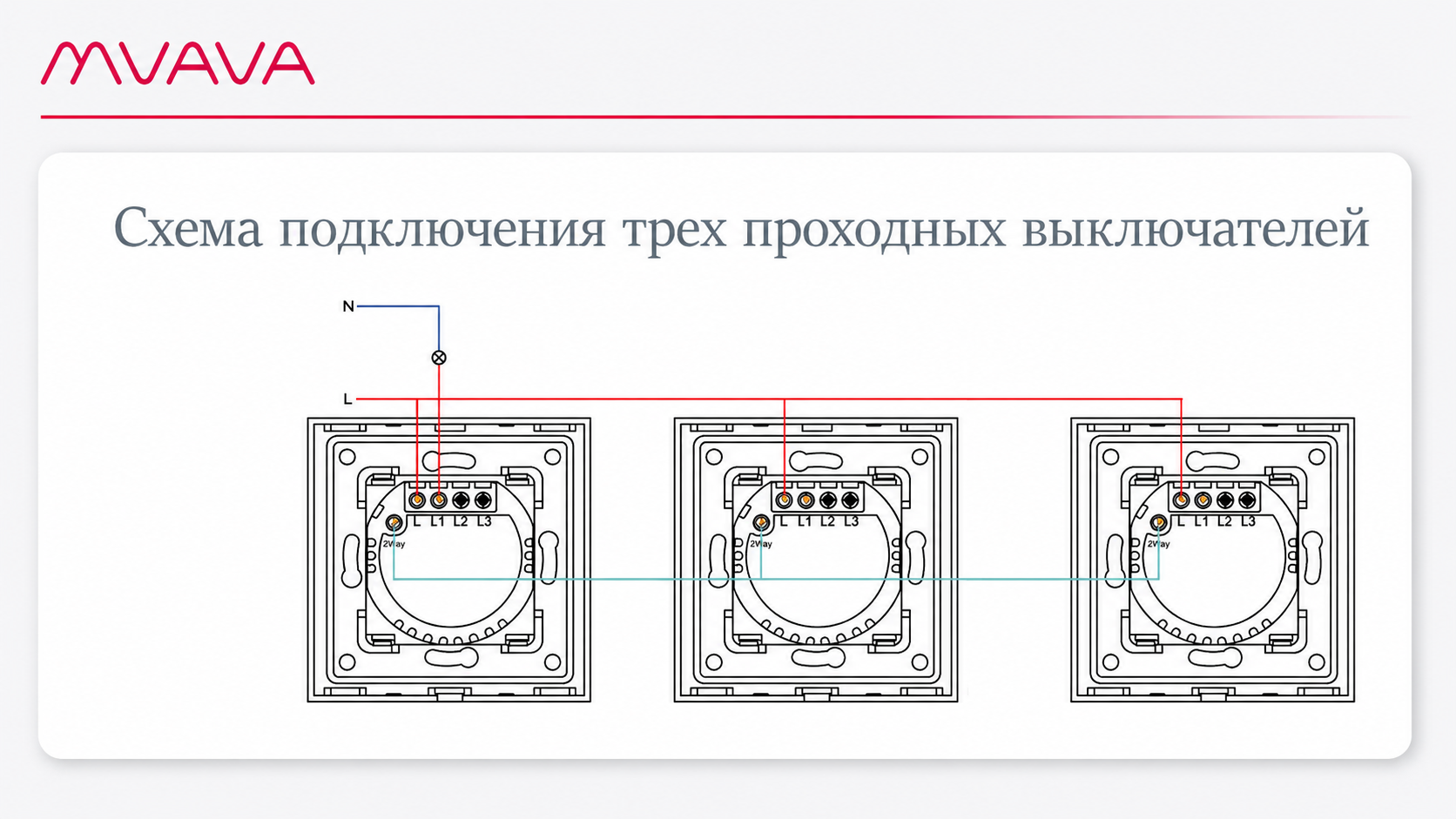

Три точки, 1 клавиша
Обычные проводные проходные сенсорные механизмы.
Открыть крупно →

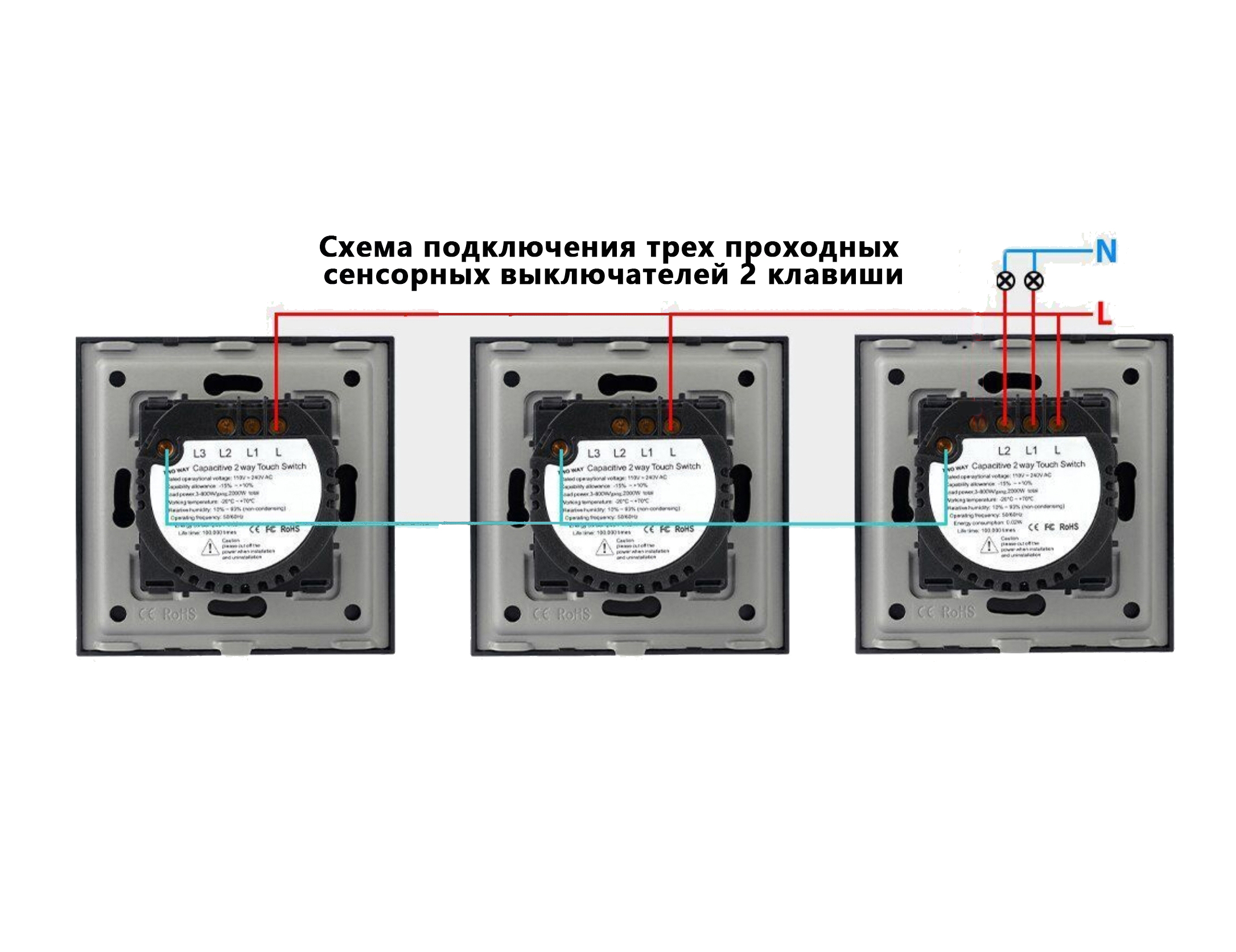

Три точки, 2 клавиши
Две линии света из трёх точек.
Открыть крупно →

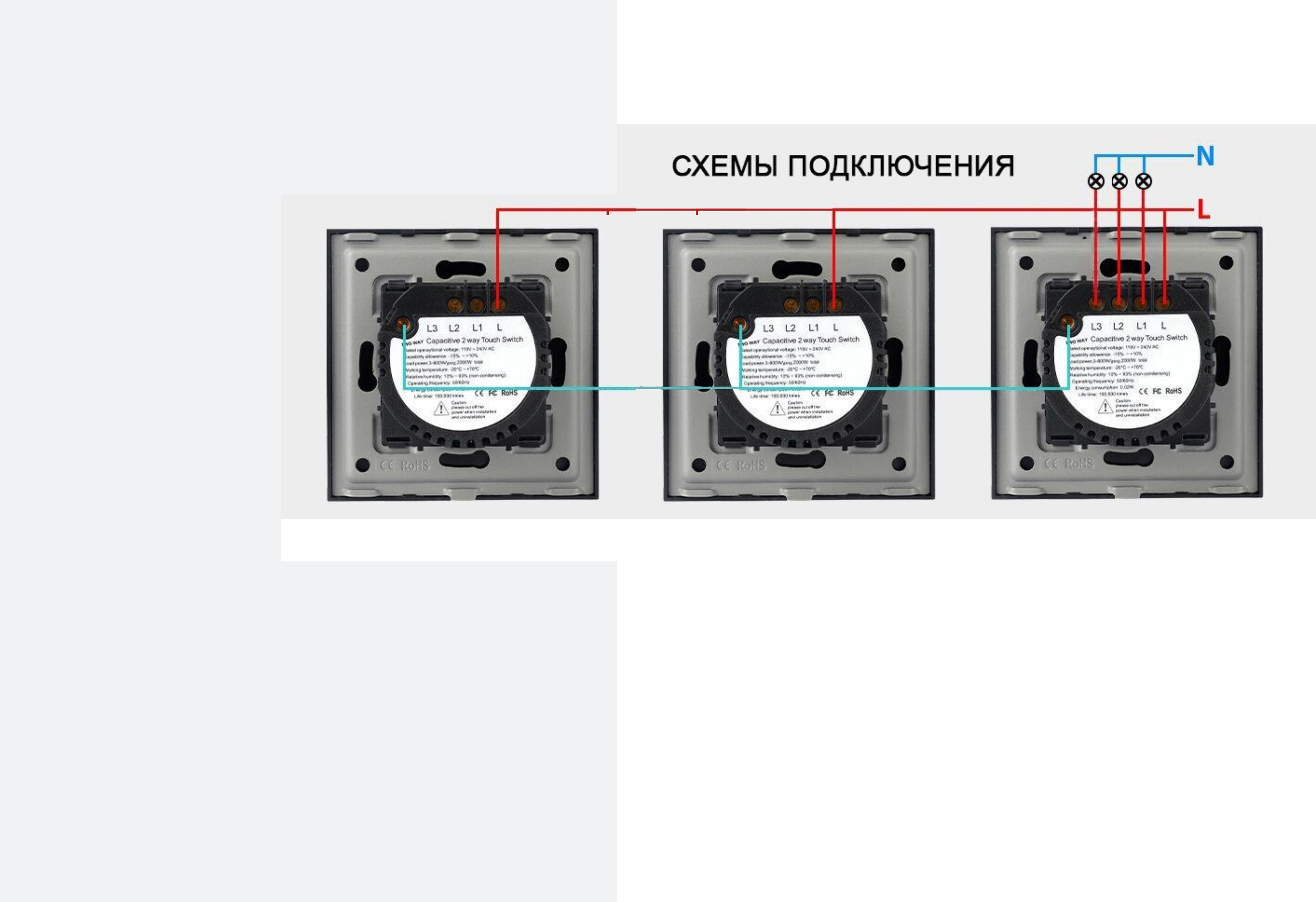

Три точки, 3 клавиши
Три линии света из трёх точек.
Открыть крупно →

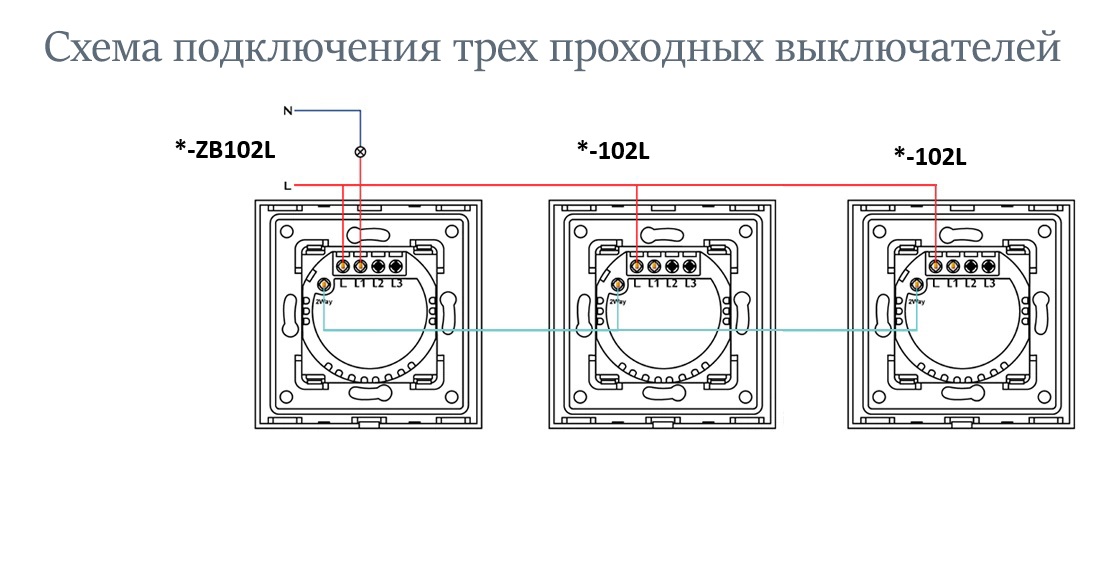

Три точки, 1 клавиша, основной ZigBee
Один основной ZigBee-механизм с нагрузкой и два ответных без радиомодуля.
Открыть крупно →
Специальные конфигурации

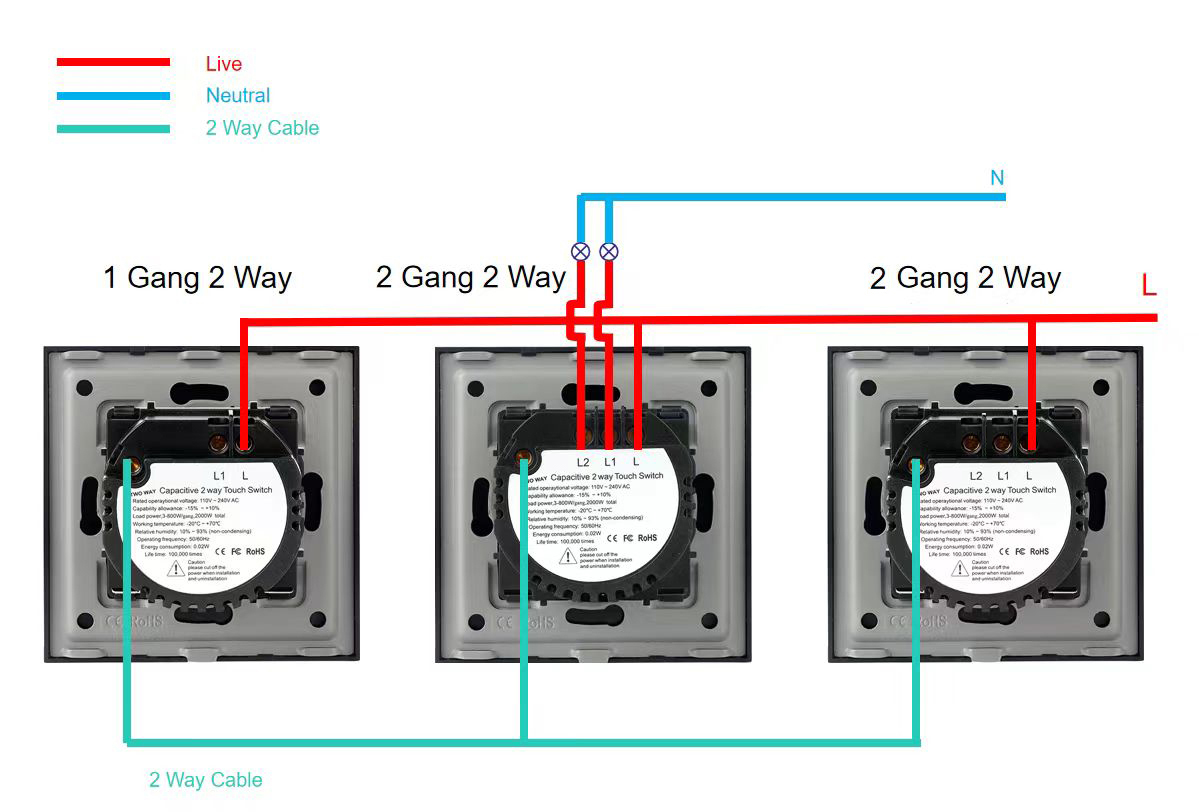

Три точки: 1 / 2 / 2 клавиши
Используйте только при совпадении механизмов и требуемых линий.
Открыть крупно →

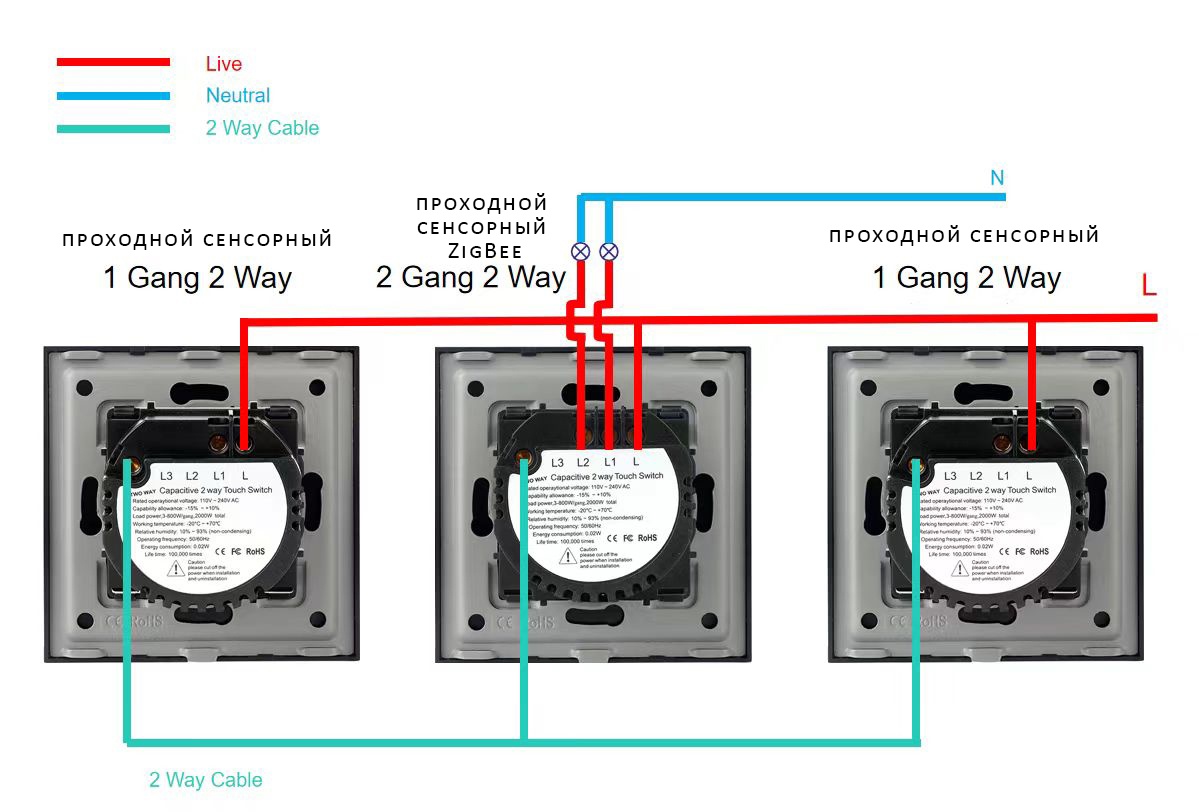

Три точки: 1 / 2 / 1, основной ZigBee
Центральный двухклавишный ZigBee-механизм.
Открыть крупно →

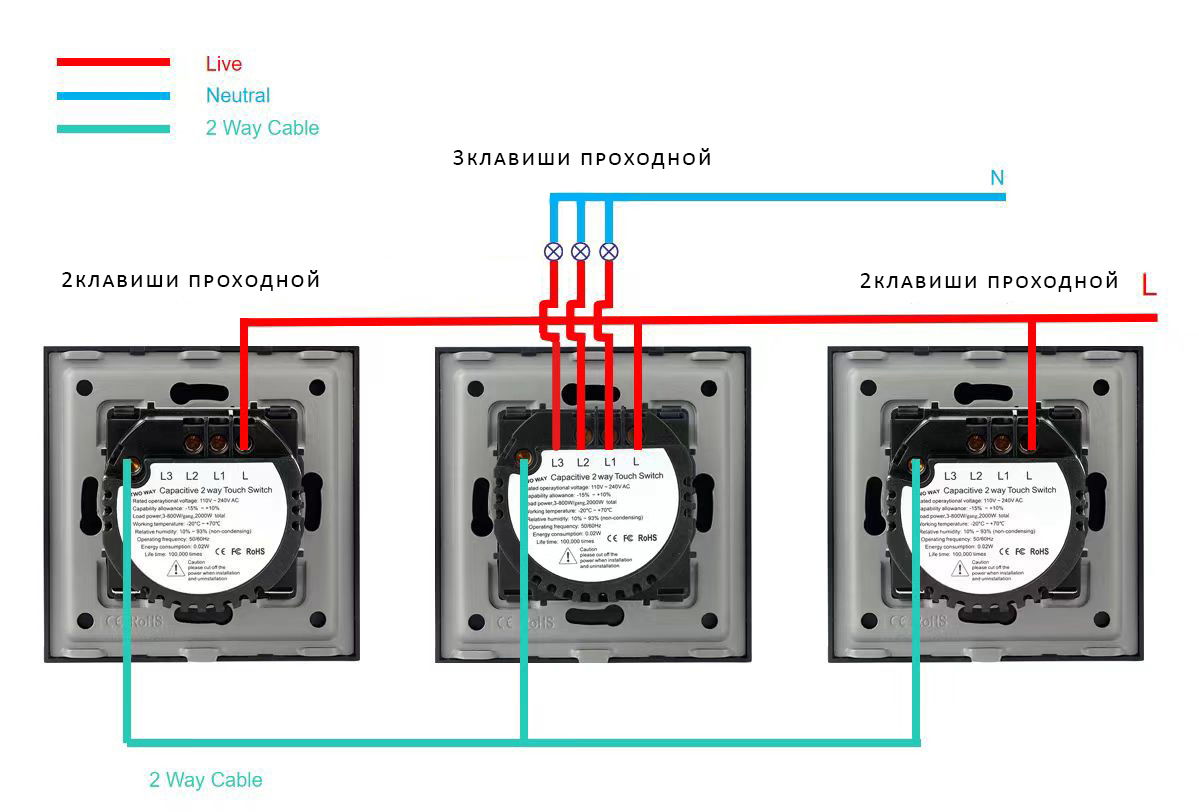

Три точки: 2 / 3 / 2 клавиши
Используйте только при точном совпадении конфигурации.
Открыть крупно →

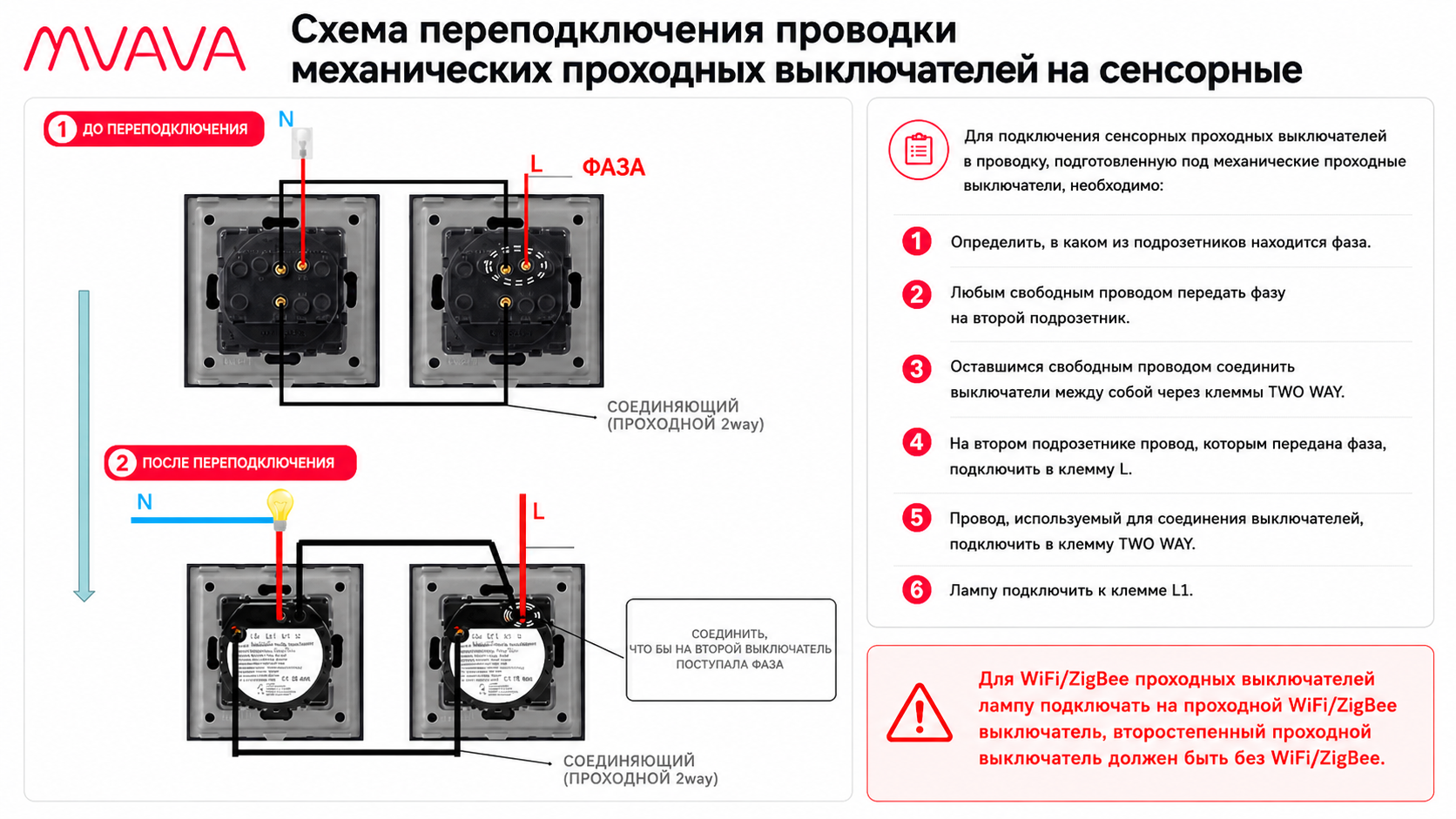

Переделка проводки, 1 клавиша
Проводка была подготовлена под механические проходные выключатели.
Открыть крупно →

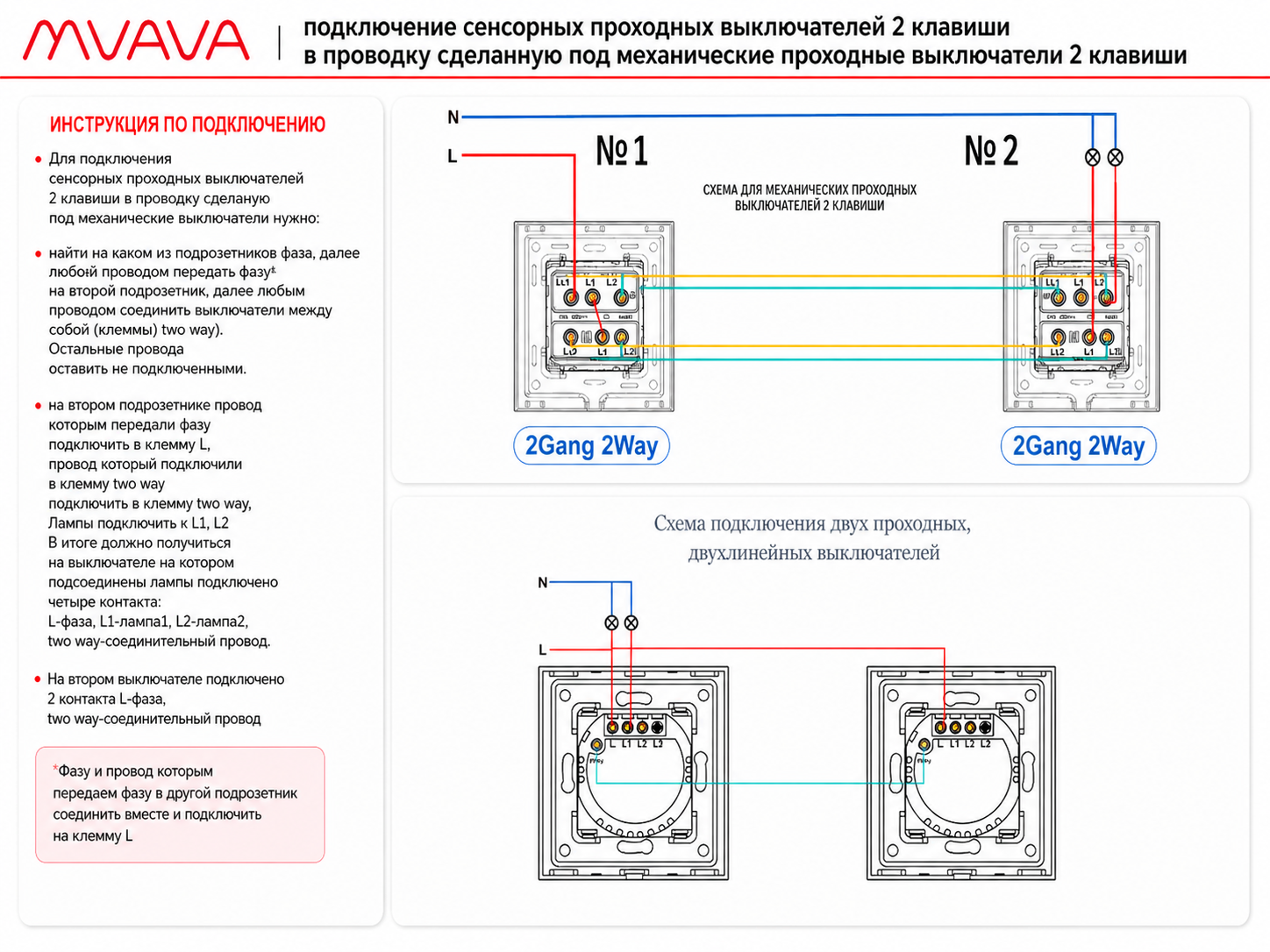

Переделка проводки, 2 клавиши
Двухклавишная переделка механической проходной схемы.
Открыть крупно →

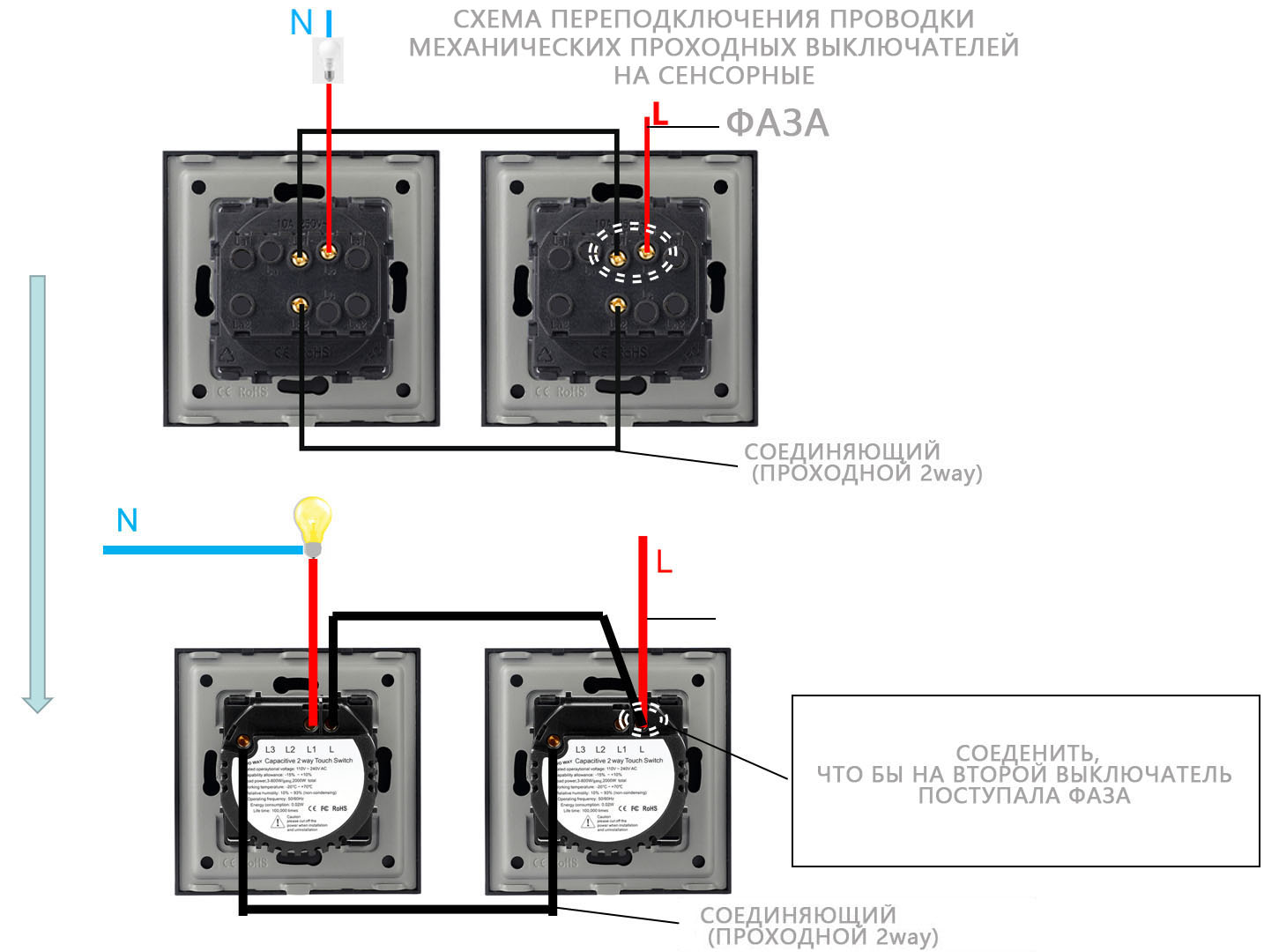

Переделка, справочная схема
Сокращённый справочный вариант для одной клавиши.
Открыть крупно →
Программное мультиуправление

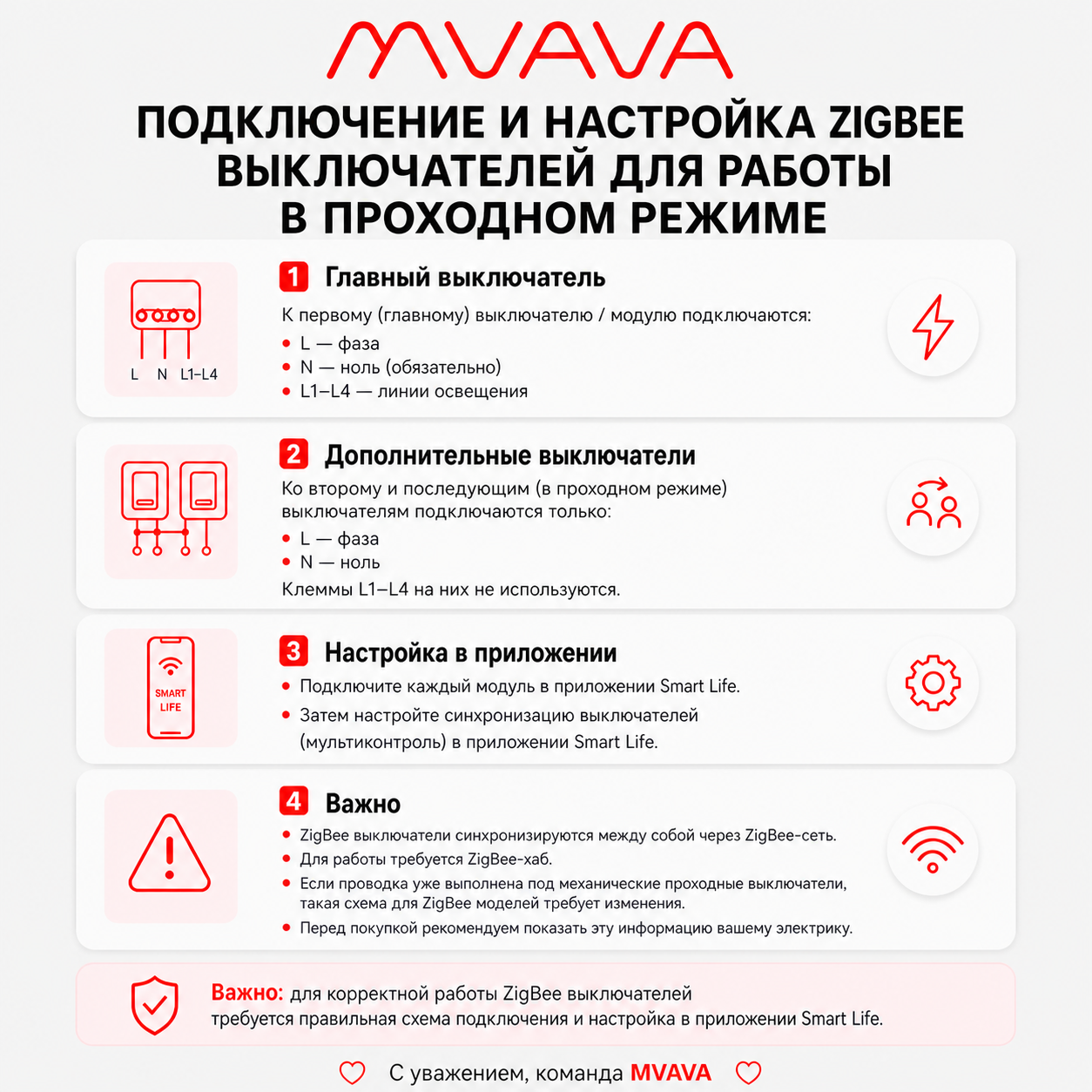

ZigBee с нейтралью
Главный выключатель получает нагрузку, дополнительные — постоянные L и N.
Открыть крупно →

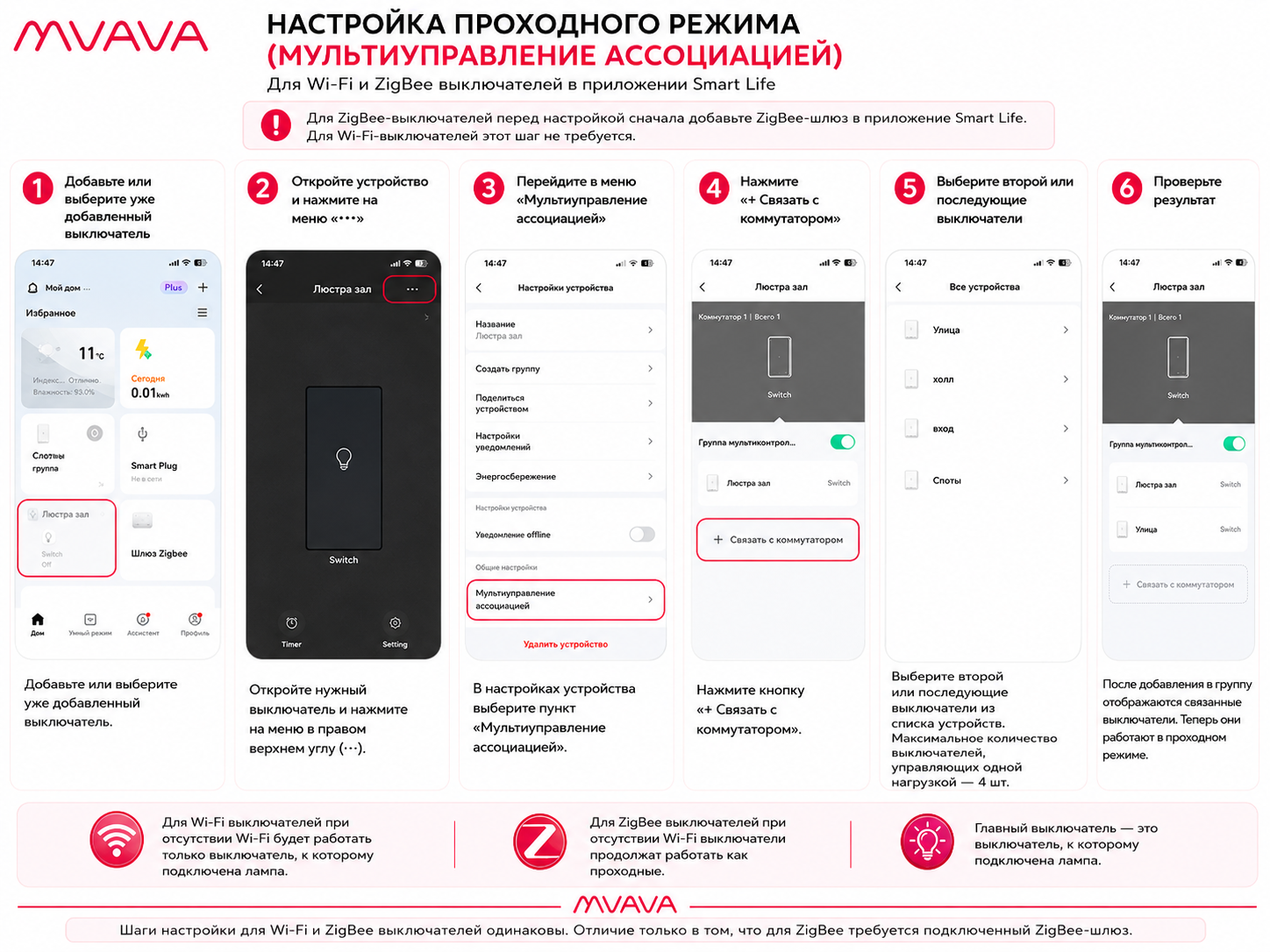

Настройка в Smart Life
Пошаговая настройка «Мультиуправления ассоциацией».
Открыть крупно →
