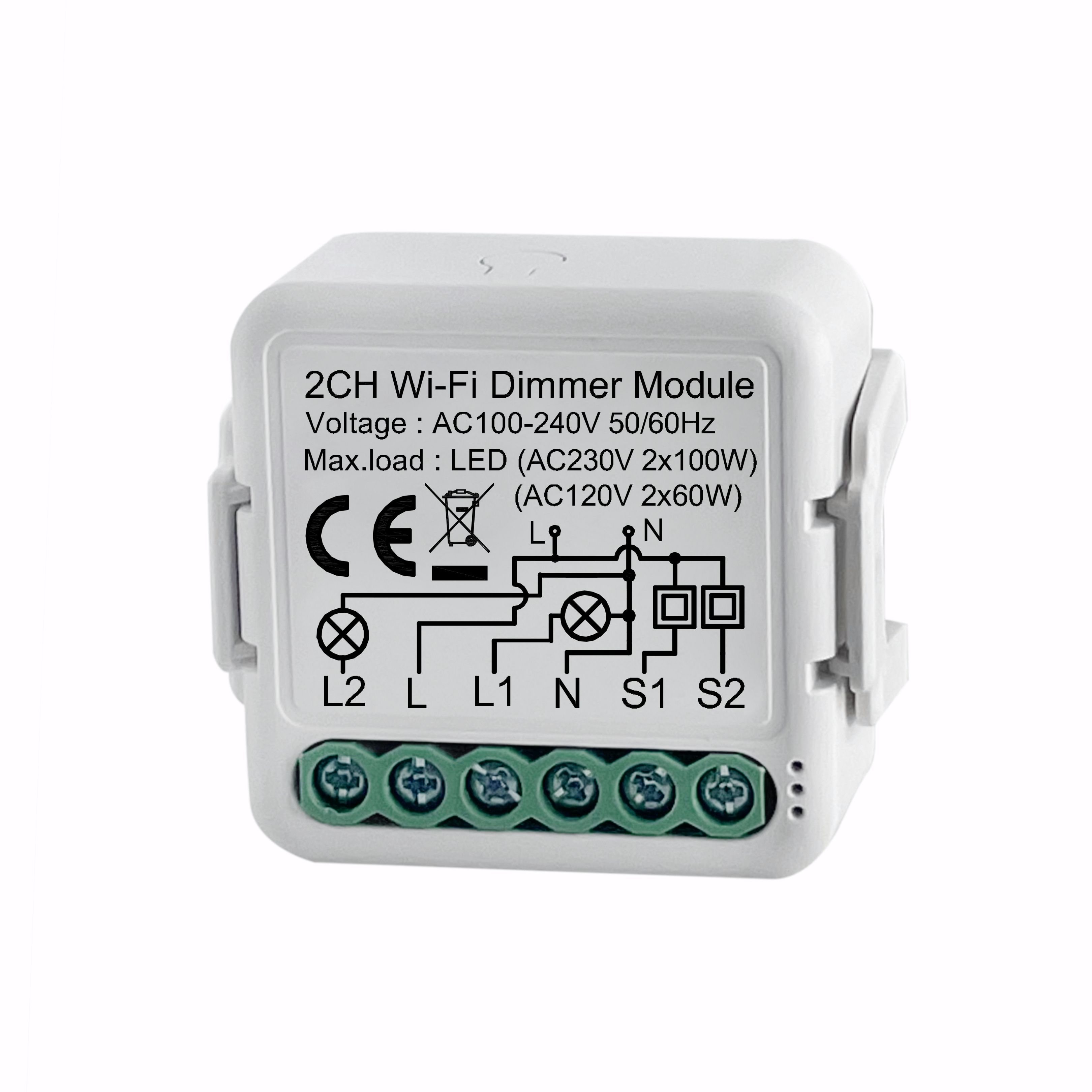

Умное реле Wi-Fi 2 линии диммер (Алиса, с нулём)

R-WF-2DN

Умное реле-диммер Wi-Fi 2 линии, с нулём, для регулировки яркости света, Tuya/Smart Life, Алиса

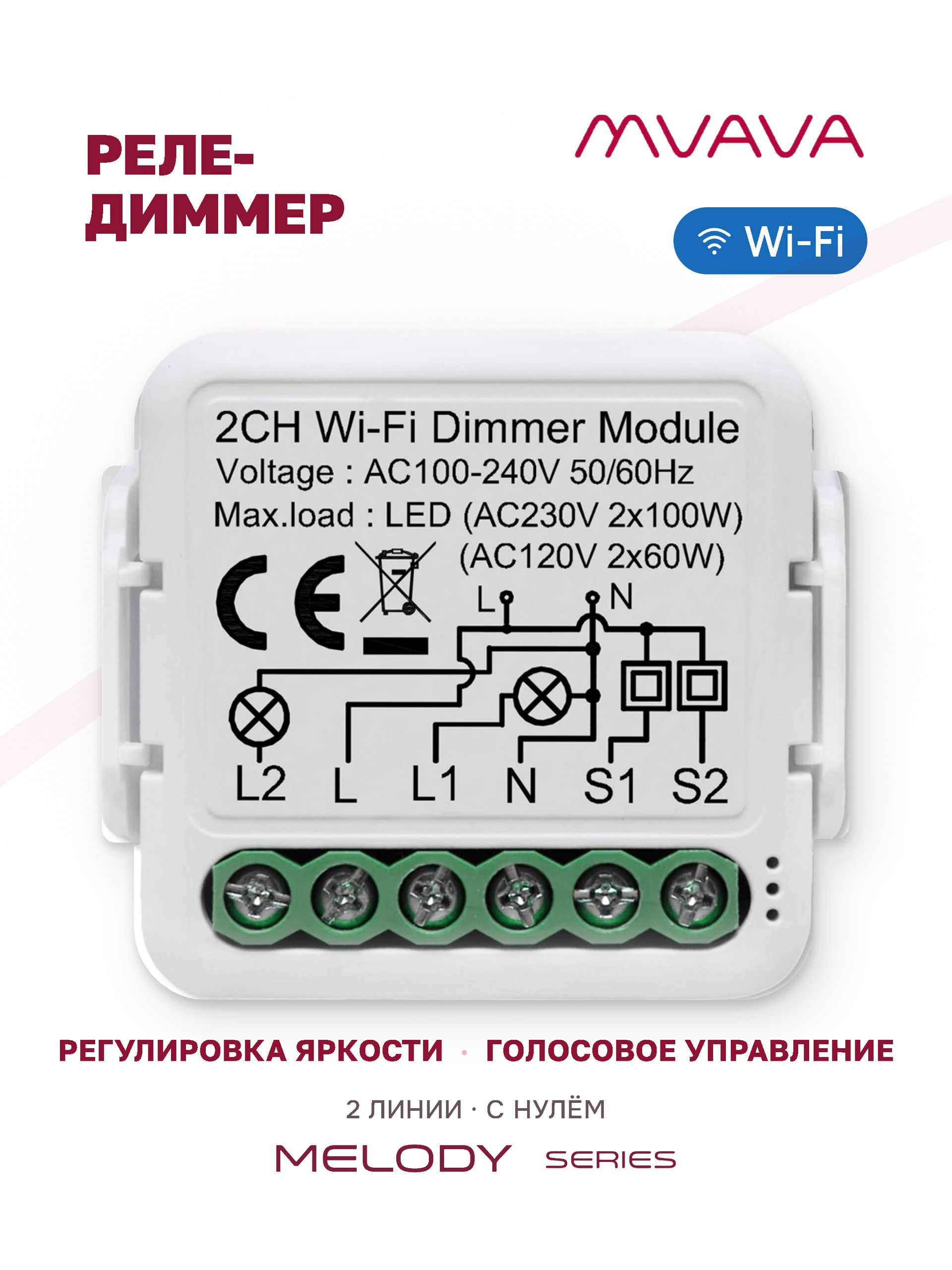

Умное реле-диммер Wi-Fi на 2 линии предназначено для плавной регулировки яркости освещения через систему умного дома. Модуль устанавливается в стандартный подрозетник за выключателем, под колпак люстры, в распределительную коробку или на DIN-рейку и позволяет управлять светом вручную, со смартфона, через голосовых помощников, по расписанию или через сценарии.

Модель работает по Wi-Fi и подходит для интеграции в экосистемы Tuya, Smart Life, Умный дом Яндекса, Салют и Маруся. Для работы реле не требуется отдельный шлюз или хаб — устройство подключается напрямую к домашней Wi-Fi сети через приложение Tuya или Smart Life.

Важно: для подключения используется Wi-Fi сеть 2.4 ГГц. Сети 5 ГГц не поддерживаются.

Для ввода реле в режим подключения необходимо удерживать кнопку на корпусе примерно 5–6 секунд, пока индикатор не начнёт мигать. После этого выполните поиск устройства в приложении Tuya или Smart Life. После добавления устройства можно связать аккаунт Tuya/Smart Life с приложением Умный дом Яндекса и управлять реле через Алису.

Устройство подключается с нулевым проводом N. Диммирование работает только с диммируемыми LED-лампами, лампами накаливания или совместимыми диммируемыми драйверами. Обычные недиммируемые LED-лампы могут работать некорректно.

Минимальную и максимальную допустимую мощность нагрузки можно посмотреть на лицевой стороне реле или в инструкции. Для этой модели допустимая нагрузка по маркировке: до 2 × 100 Вт при 230 В / до 2 × 60 Вт при 120 В. Перед монтажом обязательно сверяйте значения с корпусом конкретного реле и русскоязычной инструкцией.

Реле подходит для работы с обычными рокерными выключателями с фиксацией положения, а также с самовозвратными / импульсными выключателями без фиксации, если такой вариант предусмотрен схемой подключения в инструкции.

Для комфортной установки реле за выключателем мы рекомендуем использовать углублённые подрозетники. В стандартный подрозетник реле также может устанавливаться, но наличие свободного места зависит от глубины коробки, количества проводов и типа установленного выключателя.

Реле имеет память последнего состояния: после отключения и повторного включения электричества устройство может восстановить предыдущее состояние нагрузки и режим работы.

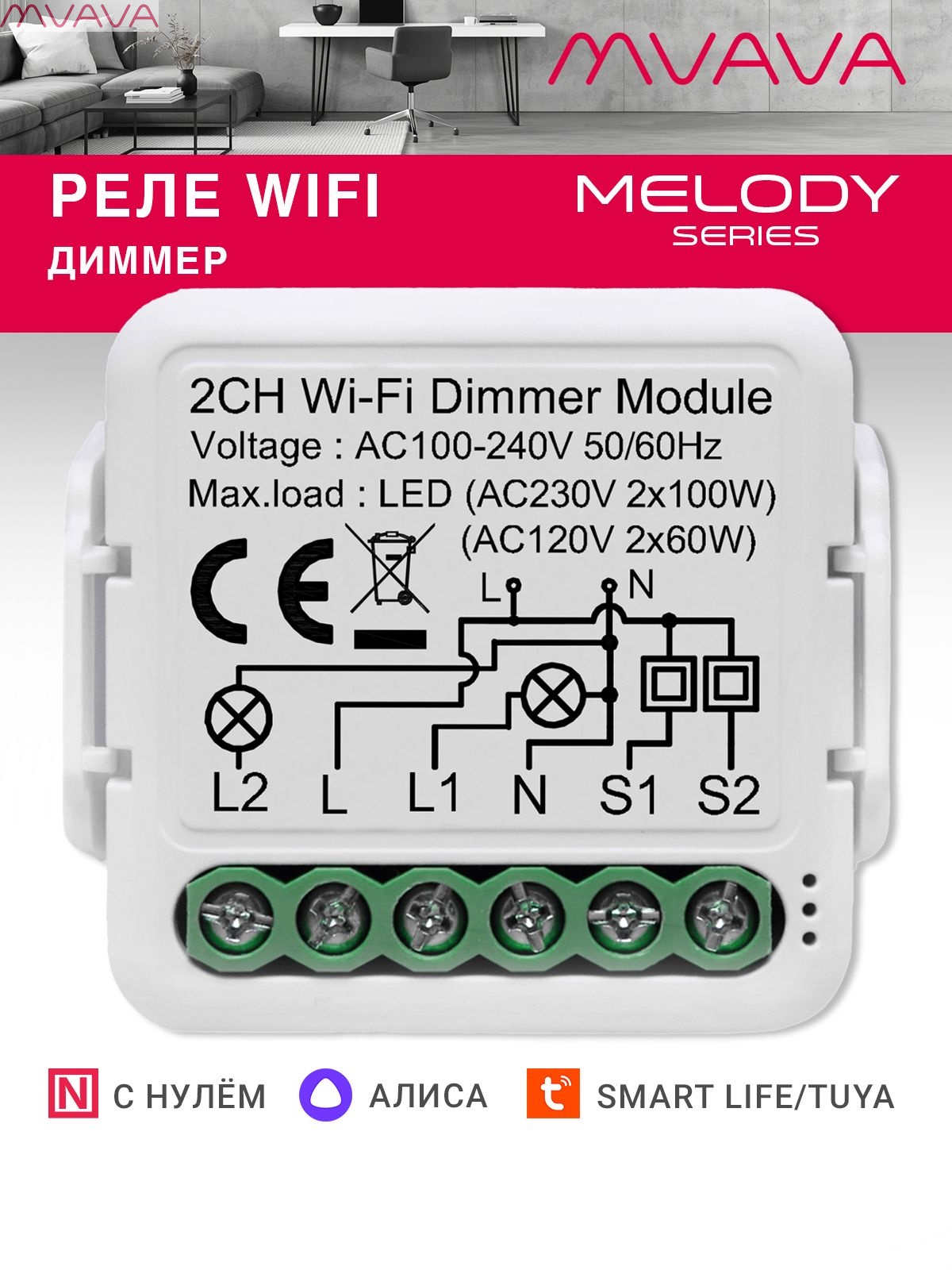

Схема подключения

Фаза питания L подключается на вход реле согласно маркировке на корпусе.

Нулевой провод N подключается к соответствующей клемме реле согласно схеме.

Выходы диммера подключаются к диммируемым светильникам или драйверам: для этой модели используется 2 линии регулировки.

Механический выключатель подключается к управляющим клеммам реле согласно схеме в инструкции.

Перед монтажом обязательно сверяйтесь с маркировкой на корпусе реле и схемой подключения в русскоязычной инструкции.

Важно

Подключение выполняется строго по инструкции.

Перед монтажом проверьте схему подключения на корпусе реле и в инструкции.

Для этой модели требуется нулевой провод N.

Используйте только диммируемые лампы и совместимые драйверы.

Минимальную и максимальную мощность нагрузки смотрите на лицевой стороне реле или в инструкции.

Не превышайте допустимую мощность нагрузки на каждую линию.

Для установки реле за выключателем рекомендуем использовать углублённый подрозетник.

Не параллельте несколько выключателей и не нарушайте схему подключения.

Неправильное подключение может вывести устройство из строя.

Для работы устройства не нужен отдельный шлюз или хаб: реле подключается напрямую к Wi-Fi сети 2.4 ГГц через Tuya или Smart Life.

Если вы не нашли нужного решения, напишите нам в магазин — мы постараемся подобрать подходящий вариант из нашего ассортимента.

С уважением,

команда MVAVA
