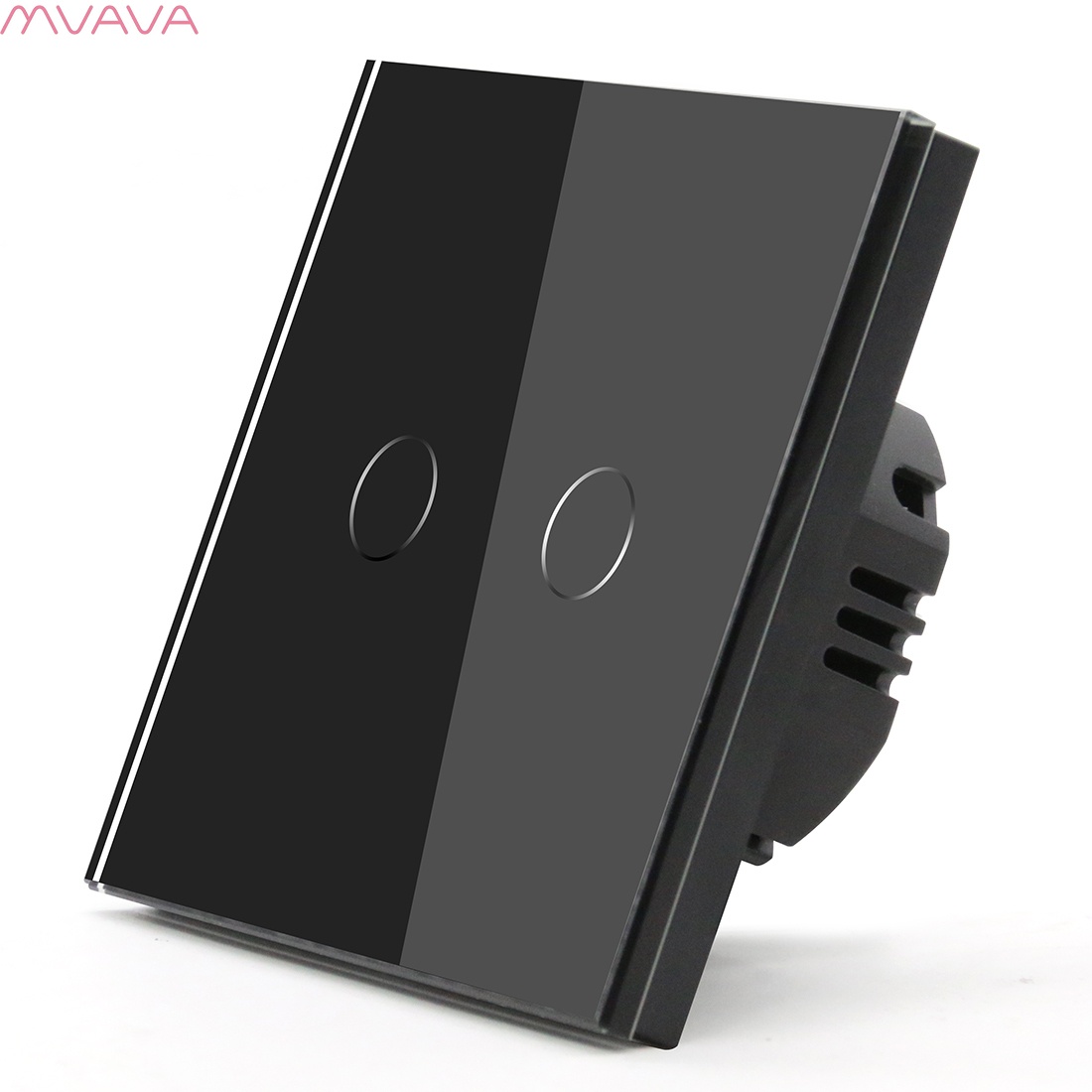

Сенсорный выключатель проходной (переключатель) 2 клавиши, панель стекло Черный

202L-BK

Сенсорный проходной выключатель. Предназначен для управления двумя линиями освещения из 2-х, 3-х, 4-х и более мест.

Выключатель работает как проходной только в паре с такими же сенсорными проходными выключателями, в паре с механическими проходными выключателями выключатель не работает.

Если после установки выключатели не работают или работают не корректно необходимо выполнить синхронизацию проходных выключателей.

В цепи проходных выключателей есть главный выключатель и второстепенные выключатели, для синхронизации проходных выключателей необходимо удерживать сенсор включения главного выключателя около 3-5 секунд, отпустить сенсор после начала мигания подсветки выключателя, далее прикоснитесь к сенсору второго выключателя. Синхронизация завершена.

Подключение проходного выключателя осуществляется по специальной схеме для проходных выключателей. Схема подключения находится в картинках товара.

При установке в цепи более двух проходных выключателей перекрестные выключатели не нужны эту функцию выполняет электроника.

Управление выключателем осуществляется легким касанием сенсорной зоны. При включении выключателя слышен слабый щелчок. Использование проходных выключателей удобно в коридорах, проходных комнатах, лестницах. Включив свет в начале лестницы можно выключить его на другом конце лестницы.

Для удобства использования в темноте, в выключателе имеется подсветка с индикацией состояния. В выключенном состоянии сенсорная зона подсвечивается тускло-голубым цветом, при включении света сенсорная зона подсвечиваться ярко-голубым цветом.

Монтаж:

• Установка выключателей производится в стандартную, круглую монтажную коробку для скрытого монтажа диаметром 65-70 мм и глубиной >40 мм с межцентровым расстоянием для крепежных винтов 60 мм.
• Обязательно отключите питание перед установкой.
• Подсоедините провода согласно схеме подключения и затяните винты клеммы.
• Зафиксируйте механизм в подрозетнике с помощью винтов.
• Установите стеклянную панель.
• Подайте питание на выключатель.
• Если выключатели не работают или работают не корректно выполните синхронизацию.

Синхронизация проходных выключателей:

• Прикоснитесь к сенсору главного выключателя и удерживайте пока индикатор не начнет быстро мигать (3-5 секунд). Уберите палец из зоны сенсора. Прикоснитесь к сенсору второстепенного выключателя для синхронизации.

Сброс синхронизации проходных выключателей:
Прикоснитесь к сенсору главного выключателя и удерживайте пока индикатор не начнет быстро мигать (3-5 секунд), уберите палец из зоны сенсора и повторно удерживайте сенсор пока индикатор не начнет медленно мигать. Уберите палец из зоны сенсора. Синхронизация сброшена.

примечание: Проходные выключатели будут работать только с такими же проходными выключателям.

примечание: При синхронизации проходных выключателей лампы должны быть установлены.

примечание: Для сенсорных проходных выключателей перекрестный выключатель не нужен.

примечание: Сенсорными проходными выключателями можно управлять из 2-х, 3-х, 4-х и более мест.

примечание: У двухклавишных проходных выключателей 1 пару клавиш можно использовать как непроходные.

примечание: Если проводка для механических проходных выключателей,

Проводку менять не нужно. Необходимо найти соответствующие провода.

примечание: Если выключатель не работает или работает не корректно:

• 1. Проверить индикаторной отверткой, что фаза приходит на клемму L.
• 2. Проверить соединение выключателей коммутирующим проводом клеммы "TWO WAY".
• 3. Установить для проверки более мощную лампу или лампу накаливания.

Отличительные особенности:

• Быстрый, чувствительный сенсор.
• Нагрузка на клавишу 800-1000 Вт.
• Подключение без конденсаторов
• Подключение без нулевой линии.
• Подсветка сенсорных зон.
• Простой монтаж в стандартные монтажные коробки.
• Металлический суппорт.
