Умное реле ZigBee 2 линии (Алиса, без нуля с конденсатором)

R-ZB-2L

Умное реле ZigBee 2 линии, без нуля, с компенсационным конденсатором, Tuya/Smart Life, Алиса

Умное реле ZigBee 2 линии предназначено для управления освещением, бытовой техникой или для сборки схем умного дома на базе реле. Реле устанавливается в стандартный подрозетник за обычным выключателем, под колпак люстры или на DIN-рейку и позволяет управлять нагрузкой в ручном режиме через механический выключатель, со смартфона, через голосовых помощников, по расписанию или через сценарии.

Модель работает по протоколу ZigBee 3.0 и подходит для интеграции в экосистемы Tuya, Smart Life, Умный дом Яндекса, Салют и Маруся. Для работы требуется ZigBee-шлюз: отдельный хаб Tuya/Smart Life либо Яндекс Станция со встроенным ZigBee-модулем.

Устройство работает без нулевого провода N, что удобно для установки в существующую проводку, где в подрозетнике обычно есть только фаза и провод на светильник.

В комплект входит компенсационный конденсатор. Он устанавливается у светильника между L и N и нужен для работы реле при подключении без нуля с нагрузкой менее 10 Вт, а также помогает устранить мерцание светодиодных ламп при работе реле без нуля. При подключении без компенсационного конденсатора минимальная нагрузка должна быть от 10 Вт на каждую линию.

Минимальную и максимальную допустимую мощность нагрузки можно посмотреть на лицевой стороне реле или в русскоязычной инструкции. Для данной модели нагрузка: 2×(10–100 Вт).

Реле подходит для работы с обычными рокерными выключателями с фиксацией положения, а также с самовозвратными / импульсными выключателями без фиксации. Это позволяет использовать устройство как в стандартных схемах управления светом, так и в схемах с кнопочным управлением.

Для комфортной установки реле за выключателем мы рекомендуем использовать углублённые подрозетники. В стандартный подрозетник реле также может устанавливаться, но наличие свободного места зависит от глубины коробки, количества проводов и типа установленного выключателя.

Реле имеет память последнего состояния: после отключения и повторного включения электричества устройство может восстановить предыдущее состояние нагрузки.

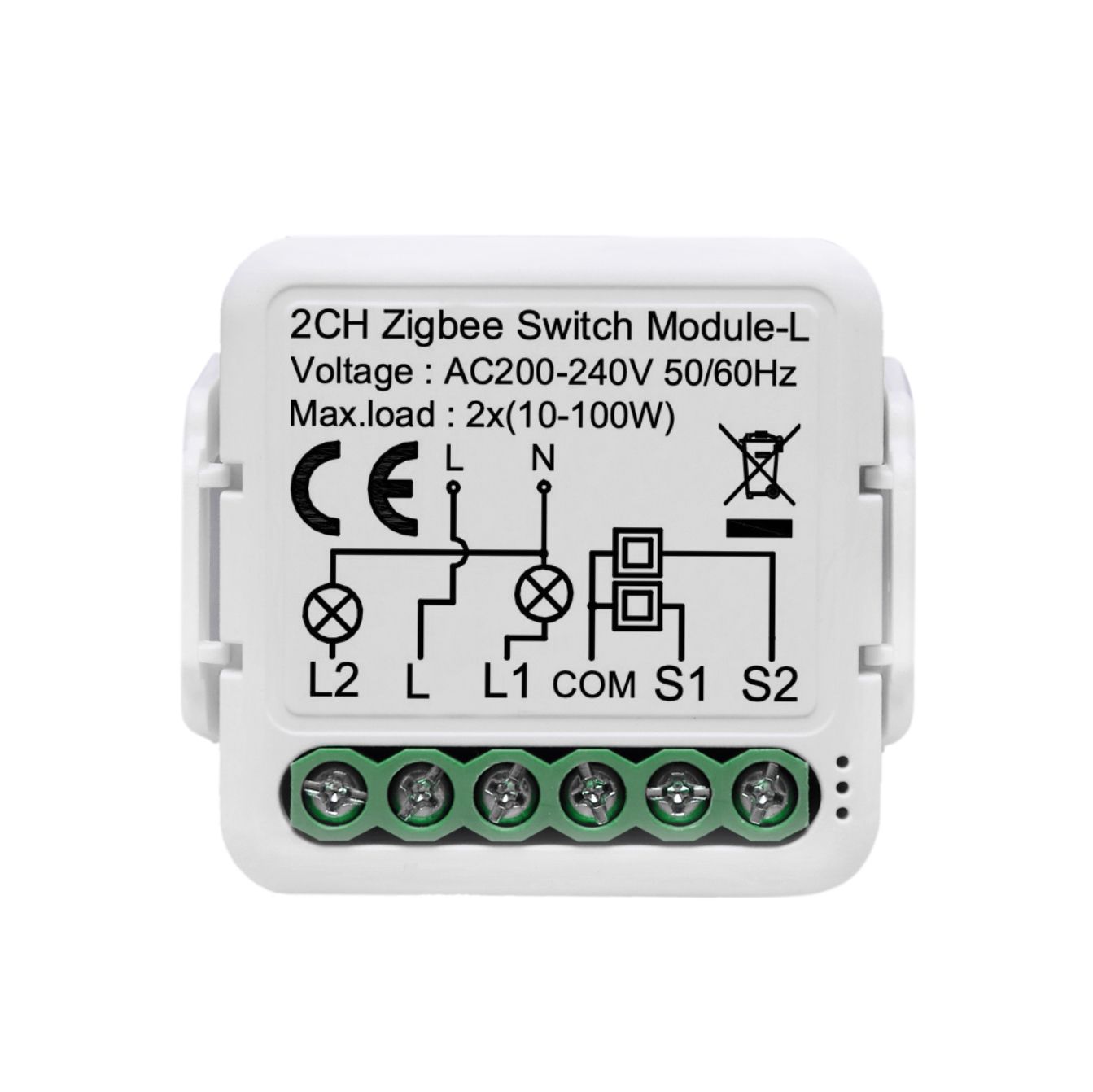

Схема подключения

Фаза питания L подключается на вход реле согласно маркировке на корпусе.

Выходы L1, L2 подключаются к светильникам или другой управляемой нагрузке.

Механический выключатель подключается к управляющим клеммам COM / S1, S2 согласно схеме в инструкции.

Компенсационный конденсатор устанавливается у светильника параллельно нагрузке — между L и N.

Нулевой провод напрямую к реле не подключается, так как модель рассчитана на работу без нуля.

Перед монтажом обязательно сверяйтесь с маркировкой на лицевой стороне реле и схемой подключения в инструкции на русском языке.

Основные характеристики

Тип устройства: умное ZigBee-реле

Количество линий: 2 линии

Протокол: ZigBee 3.0

Подключение: без нулевого провода N

Компенсационный конденсатор: в комплекте

Нагрузка: 2×(10–100 Вт)

Минимальная нагрузка без конденсатора: от 10 Вт на линию

Память последнего состояния: да

Инструкция на русском языке: да

Установка: в подрозетник, под колпак светильника или на DIN-рейку

Совместимость с выключателями: рокерные и самовозвратные / импульсные

Совместимость: Tuya, Smart Life, Умный дом Яндекса, Салют, Маруся

Голосовое управление: Алиса, Маруся, Салют, Google Assistant — при подключении через совместимую экосистему

Подключение и настройка

Для ввода реле в режим подключения необходимо удерживать кнопку, расположенную сверху на торце корпуса, примерно 5–6 секунд, пока индикатор не начнёт мигать синим цветом. После этого выполните поиск устройства в приложении.

Через Яндекс Станцию со встроенным ZigBee реле можно подключить напрямую к приложению Умный дом. Для этого переведите реле в режим сопряжения и скажите: «Алиса, подключи новое устройство» — либо выполните поиск устройства вручную в приложении Умный дом.

При подключении через отдельный ZigBee-хаб Tuya или Smart Life сначала добавьте хаб в приложение, затем переведите реле в режим сопряжения и добавьте устройство через приложение Tuya/Smart Life. После этого аккаунт Tuya/Smart Life можно связать с Яндексом для управления через Алису.

Важно

Подключение выполняется строго по инструкции.

Перед монтажом проверьте схему подключения на корпусе реле и в русскоязычной инструкции.

Реле работает без нулевого провода — не подключайте устройство к N, если это не предусмотрено схемой.

Минимальную и максимальную мощность нагрузки смотрите на лицевой стороне реле или в инструкции.

При подключении без компенсационного конденсатора минимальная нагрузка должна быть от 10 Вт на линию.

Компенсационный конденсатор устанавливается у светильника между L и N.

Для установки реле за выключателем рекомендуем использовать углублённый подрозетник.

Не параллельте несколько выключателей и не нарушайте схему подключения.

Неправильное подключение может вывести устройство из строя.

Для работы устройства обязателен ZigBee-шлюз: отдельный хаб ZigBee либо Яндекс Станция со встроенным ZigBee.

Если вы не нашли нужного решения, напишите нам в магазин — мы постараемся подобрать подходящий вариант из нашего ассортимента.
