Умное реле Wi-Fi 3 линии (Алиса, без нуля с конденсатором)

R-WF-3L

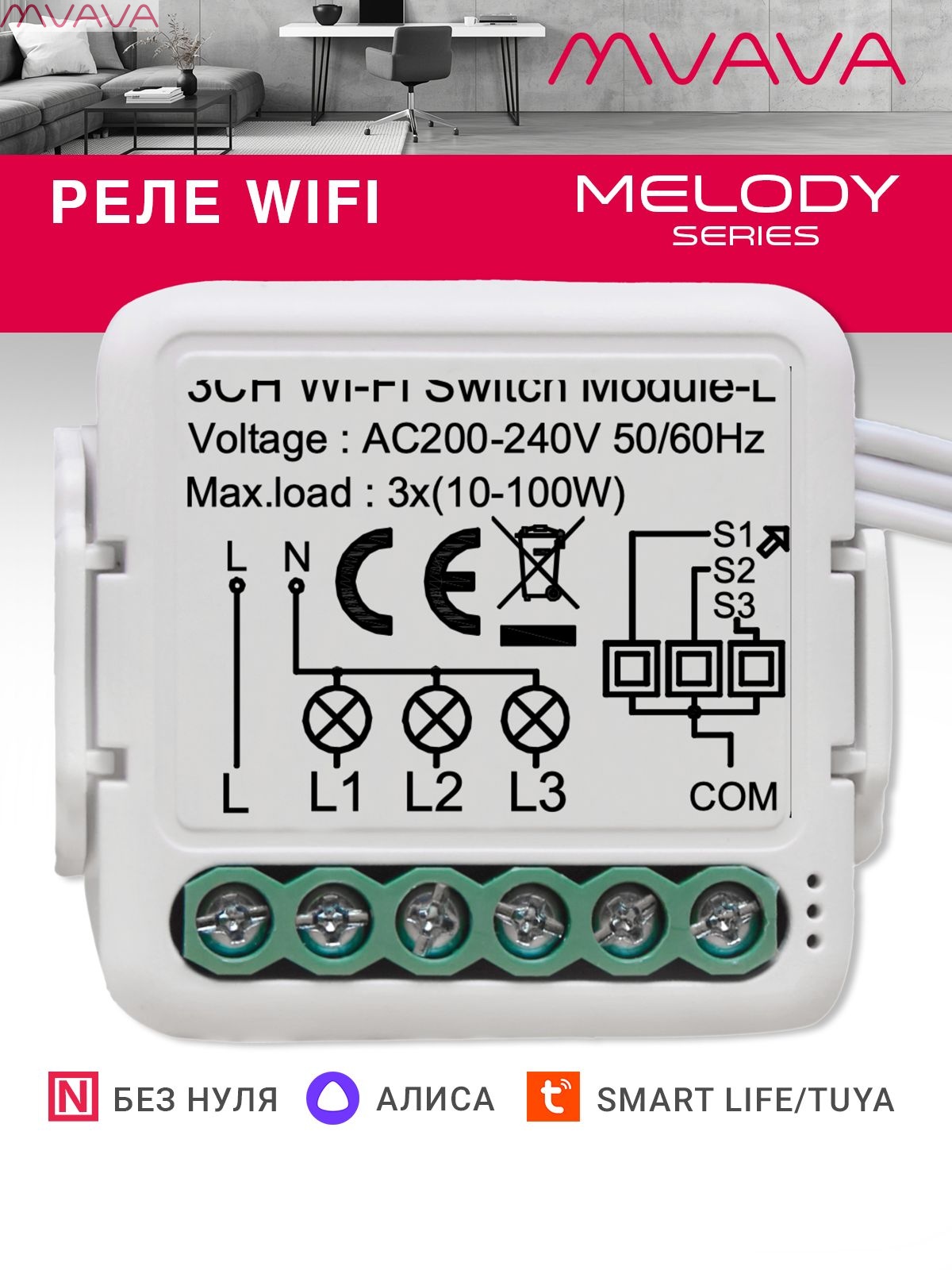

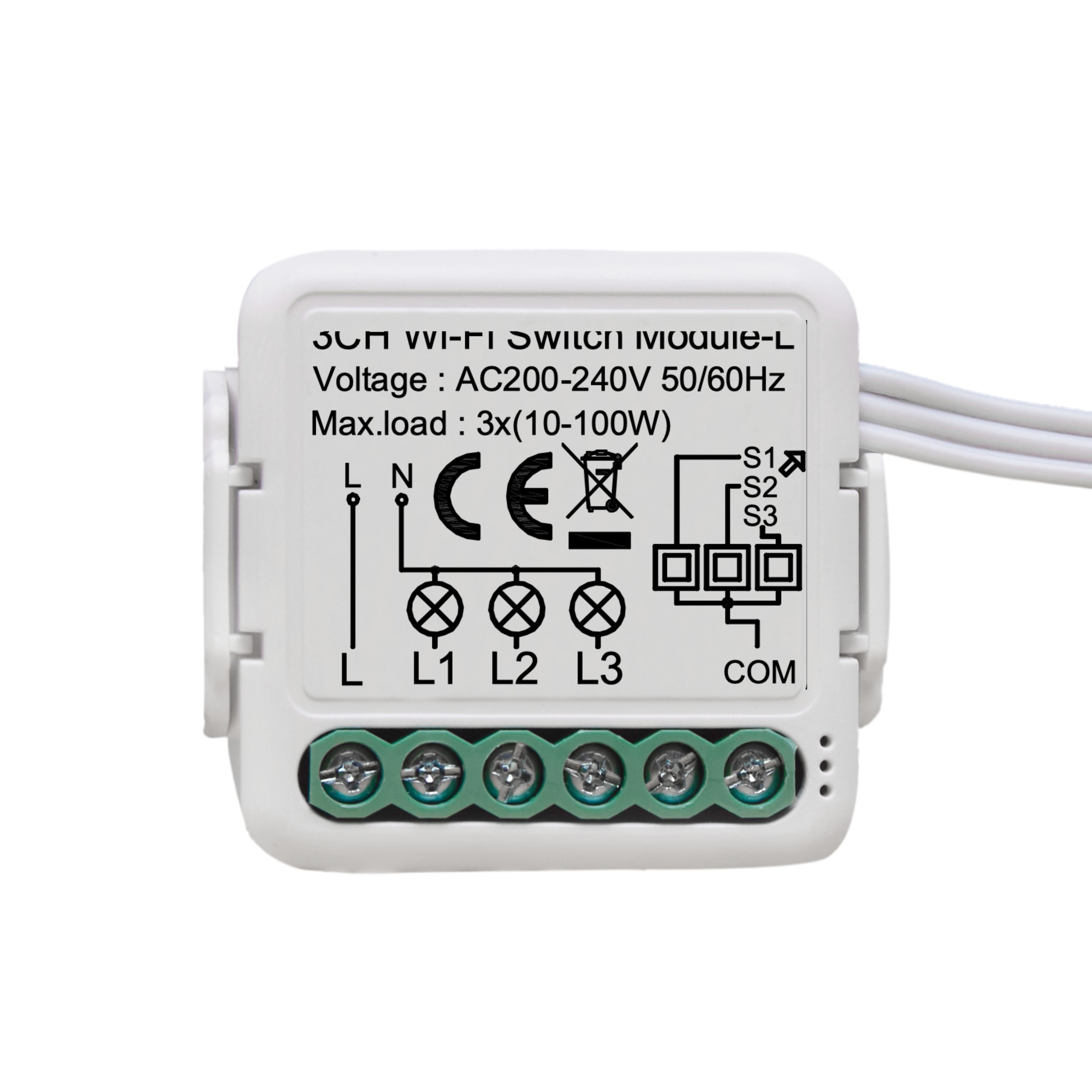

Умное реле Wi-Fi 3 линии, без нуля, с компенсационным конденсатором, для систем умного дома, управления светом и техникой

Умное реле Wi-Fi на 3 линии предназначено для управления освещением, бытовой техникой или для сборки схем умного дома на базе реле. Реле устанавливается в стандартный подрозетник за обычным выключателем, под колпак люстры, в распределительную коробку или на DIN-рейку и позволяет управлять нагрузкой в ручном режиме через механический выключатель, со смартфона, через голосовых помощников, по расписанию или через сценарии.

Модель работает по Wi-Fi и подходит для интеграции в экосистемы Tuya, Smart Life, Умный дом Яндекса, Салют и Маруся. Для работы реле не требуется отдельный шлюз или хаб — устройство подключается напрямую к домашней Wi-Fi сети через приложение Tuya или Smart Life.

Важно: для подключения используется Wi-Fi сеть 2.4 ГГц. Сети 5 ГГц не поддерживаются.

Для ввода реле в режим подключения необходимо удерживать кнопку на корпусе примерно 5–6 секунд, пока индикатор не начнёт мигать. После этого выполните поиск устройства в приложении Tuya или Smart Life. После добавления устройства можно связать аккаунт Tuya/Smart Life с приложением Умный дом Яндекса и управлять реле через Алису.

Устройство работает без нулевого провода N, что удобно для установки в существующую проводку, где в подрозетнике обычно есть только фаза и провод на светильник.

В комплект входит компенсационный конденсатор. Он устанавливается у светильника между L и N и нужен для работы реле при подключении без нуля с нагрузкой менее 10 Вт, а также помогает устранить мерцание светодиодных ламп при работе реле без нуля. При подключении без компенсационного конденсатора минимальная нагрузка должна быть от 10 Вт.

Минимальную и максимальную допустимую мощность нагрузки можно посмотреть на лицевой стороне реле или в инструкции. Для моделей без нуля ориентируйтесь на диапазон нагрузки, указанный на корпусе конкретного реле и в русскоязычной инструкции. В комплект входит инструкция на русском языке со схемой подключения и рекомендациями по установке.

Реле подходит для работы с обычными рокерными выключателями с фиксацией положения, а также с самовозвратными / импульсными выключателями без фиксации. Это позволяет использовать устройство как в стандартных схемах управления светом, так и в схемах с кнопочным управлением.

Для комфортной установки реле за выключателем мы рекомендуем использовать углублённые подрозетники. В стандартный подрозетник реле также может устанавливаться, но наличие свободного места зависит от глубины коробки, количества проводов и типа установленного выключателя.

Реле имеет память последнего состояния: после отключения и повторного включения электричества устройство может восстановить предыдущее состояние нагрузки.

Схема подключения

Фаза питания подключается на вход реле согласно маркировке на корпусе.

Выходы реле подключаются к светильнику или другой управляемой нагрузке: для этой модели используется 3 линии управления.

Механический выключатель подключается к управляющим клеммам реле согласно схеме в инструкции.

Компенсационный конденсатор устанавливается у светильника параллельно нагрузке — между L и N. Для нескольких линий установка выполняется по схеме конкретной линии.

Нулевой провод напрямую к реле не подключается, так как модель рассчитана на работу без нуля.

Перед монтажом обязательно сверяйтесь с маркировкой на корпусе реле и схемой подключения в русскоязычной инструкции.

Важно

Подключение выполняется строго по инструкции.

Перед монтажом проверьте схему подключения на корпусе реле и в инструкции.

Реле работает без нулевого провода — не подключайте устройство к N, если это не предусмотрено схемой.

Минимальную и максимальную мощность нагрузки смотрите на лицевой стороне реле или в инструкции.

При подключении без компенсационного конденсатора минимальная нагрузка должна быть от 10 Вт.

Компенсационный конденсатор устанавливается у светильника между L и N.

Для установки реле за выключателем рекомендуем использовать углублённый подрозетник.

Не параллельте несколько выключателей и не нарушайте схему подключения.

Неправильное подключение может вывести устройство из строя.

Для работы устройства не нужен отдельный шлюз или хаб: реле подключается напрямую к Wi-Fi сети 2.4 ГГц через Tuya или Smart Life.
