Умное реле Wi-Fi 1 линия для штор (Алиса, с нулём)

R-WF-1CTN

Умный Wi-Fi модуль для штор и жалюзи, 1 канал, с нулём, Tuya/Smart Life, Алиса

Умный Wi-Fi модуль для штор и жалюзи предназначен для управления электрокарнизами, рулонными шторами, жалюзи и другими совместимыми приводами через систему умного дома. Модуль устанавливается в подрозетник, распределительную коробку, нишу рядом с приводом или другое место, где достаточно пространства для подключения проводов.

Модель работает по Wi-Fi и подходит для интеграции в экосистемы Tuya, Smart Life, Умный дом Яндекса, Салют и Маруся. Для работы модуля не требуется отдельный шлюз или хаб — устройство подключается напрямую к домашней Wi-Fi сети через приложение Tuya или Smart Life.

Важно: для подключения используется Wi-Fi сеть 2.4 ГГц. Сети 5 ГГц не поддерживаются.

Модуль рассчитан на управление приводами штор/жалюзи с командами открытия, закрытия и остановки. Для этой модели используется 1 канал управления. Подходит для одного электрокарниза, рулонной шторы или одного совместимого привода.

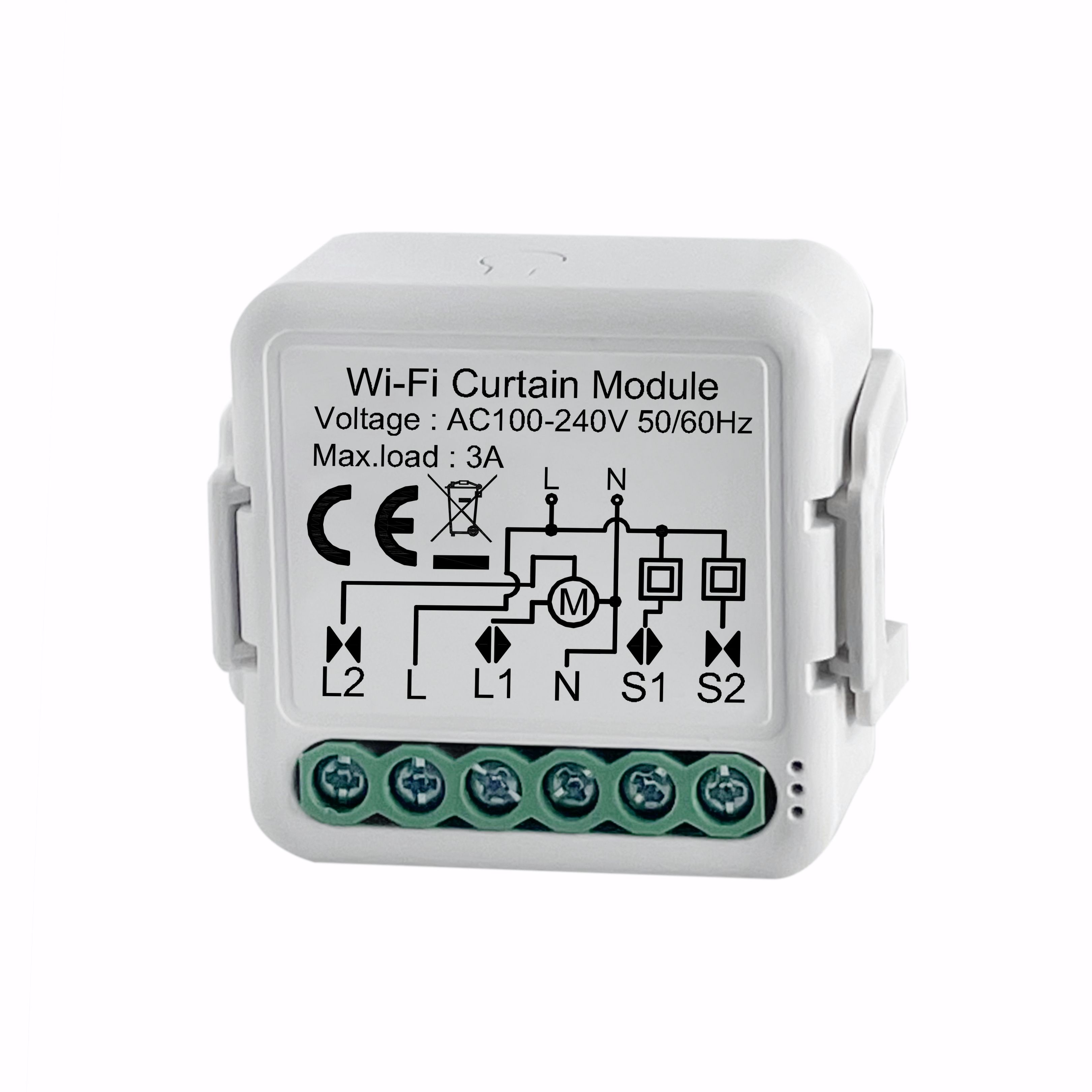

Устройство подключается с нулевым проводом N. Компенсационный конденсатор для этой схемы не требуется. Минимальную и максимальную допустимую мощность нагрузки можно посмотреть на лицевой стороне модуля или в инструкции. Для этой модели максимальная нагрузка по маркировке: до 3 А. В комплект входит инструкция на русском языке со схемой подключения и рекомендациями по установке.

Модуль может использоваться с настенным выключателем / кнопкой управления шторами, если такой вариант предусмотрен схемой подключения в инструкции. Перед монтажом обязательно сверяйте тип выключателя и схему подключения с маркировкой на корпусе.

Для комфортной установки модуля за выключателем мы рекомендуем использовать углублённые подрозетники. В стандартный подрозетник модуль также может устанавливаться, но наличие свободного места зависит от глубины коробки, количества проводов и типа установленного выключателя.

Модуль имеет память последнего состояния: после отключения и повторного включения электричества устройство может восстановить предыдущее состояние или режим работы.

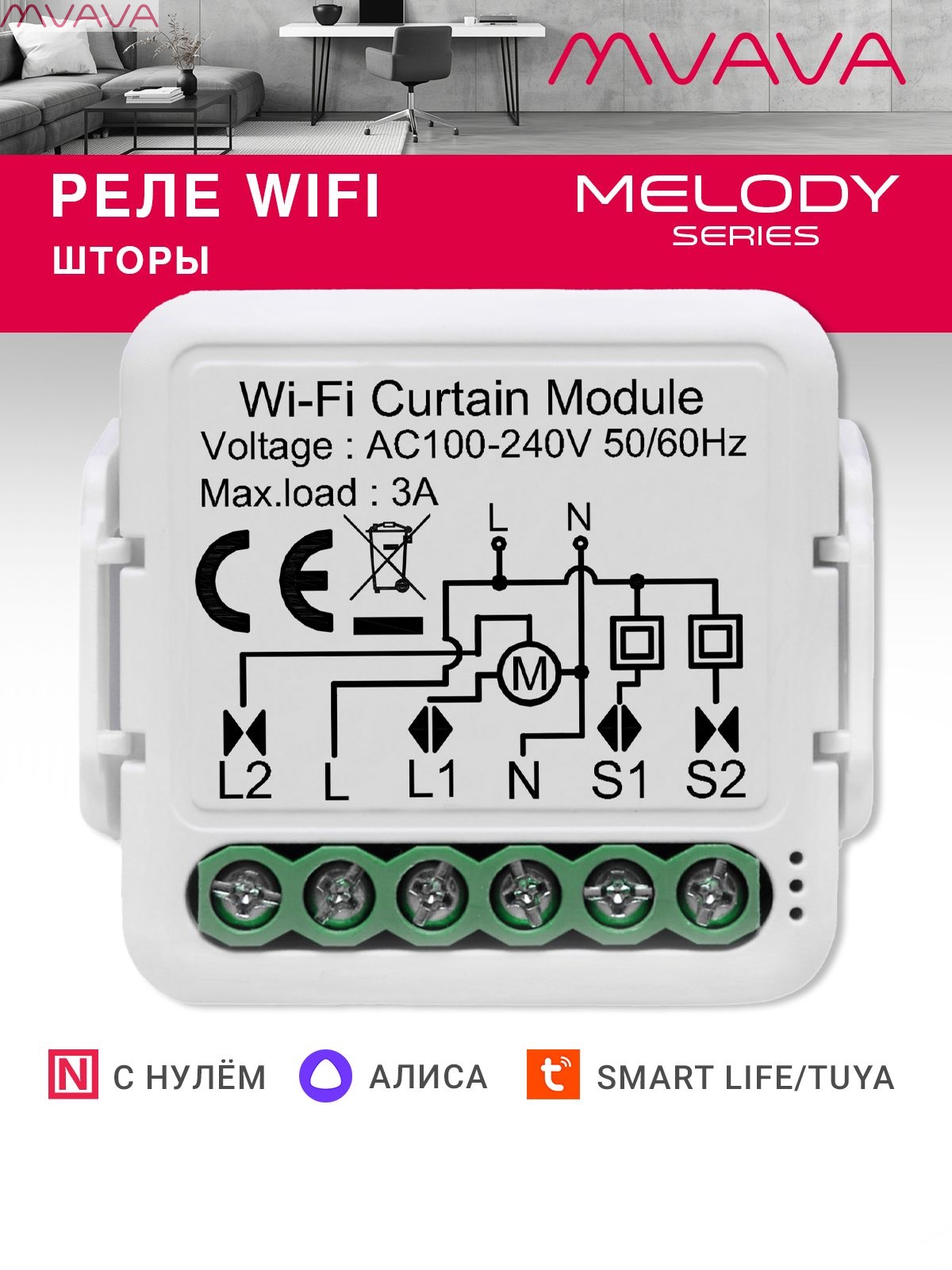

Схема подключения

Фаза питания L и нулевой провод N подключаются к модулю согласно маркировке на корпусе.

Выходы модуля подключаются к проводам открытия и закрытия привода штор/жалюзи согласно схеме в инструкции.

Настенный выключатель или кнопка управления подключается к управляющим клеммам модуля, если используется ручное управление.

Для моделей на два канала каждый привод подключается к своему каналу управления.

Перед монтажом обязательно сверяйтесь с маркировкой на корпусе модуля и схемой подключения в русскоязычной инструкции.

Подключение и настройка

Подайте питание на модуль и удерживайте кнопку на корпусе примерно 5–6 секунд, пока индикатор не начнёт мигать. Затем выполните поиск устройства в приложении Tuya или Smart Life. После добавления устройства можно связать аккаунт Tuya/Smart Life с приложением Умный дом Яндекса и управлять шторами через Алису.

Важно

Подключение выполняется строго по инструкции.

Перед монтажом проверьте схему подключения на корпусе модуля и в инструкции.

Для этой модели требуется нулевой провод N.

Модуль предназначен для приводов штор/жалюзи, а не для обычного освещения.

Минимальную и максимальную мощность нагрузки смотрите на лицевой стороне модуля или в инструкции.

Не превышайте допустимую нагрузку: до 3 А.

Для установки модуля за выключателем рекомендуем использовать углублённый подрозетник.

Неправильное подключение может вывести устройство из строя.

Для работы устройства не нужен отдельный шлюз или хаб: модуль подключается напрямую к Wi-Fi сети 2.4 ГГц через Tuya или Smart Life.
